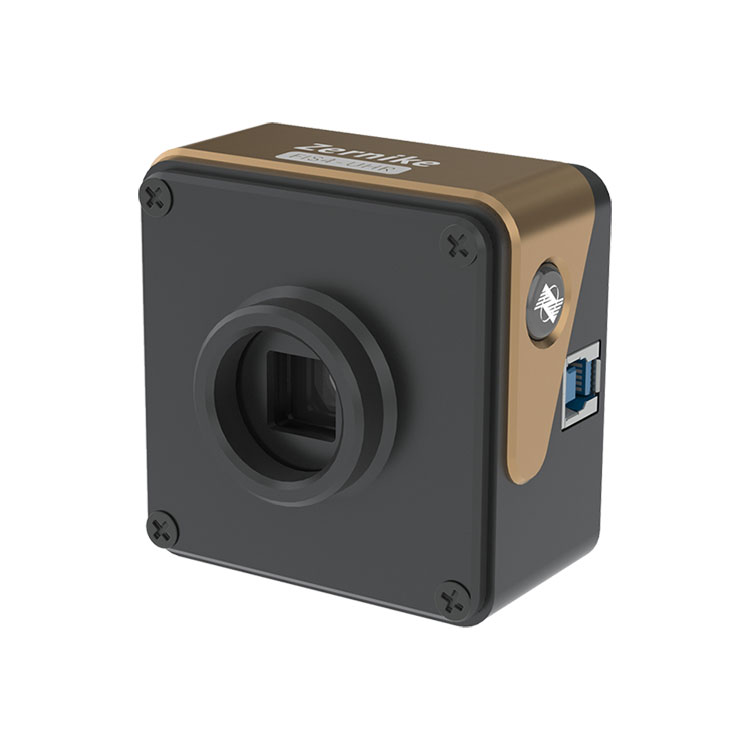

Comparado aos sensores Hartmann tradicionais de matriz de microlentes, o sensor interferométrico de quatro ondas de ultra alta definição BOJIONG não apenas oferece mais pontos de fase, garantindo alta resolução e a capacidade de revelar recursos detalhados nas medições, mas também possui uma largura de banda adaptativa mais ampla e uma maior faixa dinâmica , permitindo atender a uma gama mais ampla de necessidades e condições de medição.
A resolução de ultra-alta definição do sensor BOJIONG atinge 512×512 (262.144 pontos de fase), complementada por sua ampla resposta espectral de 400 a 1100 nanômetros, garantindo alta precisão e confiabilidade sob diversas condições ópticas. Além disso, ele suporta a exibição de 10 quadros de resultados 3D em tempo real com resolução total, fornecendo aos usuários resultados de medição dinâmicos e imediatos, o que aumenta significativamente a eficiência do trabalho.
Faixa de comprimento de onda |
400nm~1100nm |
Tamanho alvo |
7,07 mm × 7,07 mm |
Resolução espacial |
23,6μm |
Resolução de amostragem |
2048×2048 |
Resolução de fase |
300×300(90000 pixels) |
Precisão absoluta |
<2nmRMS |
Faixa dinâmica |
10nmRMS |
Taxa de amostragem |
110μm(150lm) |
Velocidade de processamento em tempo real |
24 fps |
Tipo de interface |
10 Hz (em resolução total) |
Dimensão |
CORTAR |
Peso |
56,5 mm × 43 mm × 41,5 mm |
Faixa de comprimento de onda |
cerca de 120g |
◆ Banda de amplo espectro de 400nm ~ 1100nm
◆2nm RMS de alta resolução de fase
◆Resolução ultra-alta de 512×512 (262144) pontos de fase
◆Autointerferência de luz de canal único, sem necessidade de luz de referência
◆ resistência à vibração ultra-alta, sem necessidade de isolamento óptico de vibração
◆ Assim como a imagem, construção de caminho óptico fácil e rápida
◆ Suporta feixes colimados e grandes feixes convergentes NA
Este sensor interferométrico de quatro ondas de ultra-alta resolução BOJIONG usado na detecção de frente de onda de feixe de laser, óptica adaptativa, medição de formato de superfície, calibração de sistema óptico, detecção de janela óptica, plano óptico, medição de formato de superfície esférica, detecção de rugosidade de superfície.
detecção de frente de onda por feixe de laser |
Medição óptica da forma da superfície plana |
Medição de formato de superfície esférica óptica |
Medição de aberração de sistemas ópticos |
Detecção óptica de peças de janela |
Medição da distribuição da rede dentro do material |
Óptica adaptativa - resposta de detecção de frente de onda no modo Zernike |
|
Sensor interferométrico de quatro ondas de alta resolução BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura. Adotando tecnologia patenteada nacional, este sensor combina difração e interferência para obter interferência de cisalhamento transversal de quatro ondas, oferecendo sensibilidade de detecção e vibração superiores resistência.
Ele pode realizar interferometria dinâmica de alta velocidade em tempo real sem isolamento de vibração, com uma taxa de quadros de medição em tempo real superior a 10 quadros. A faixa de medição do sensor FIS4 cobre 200 nm a 15 μm, apresentando uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase). Possui repetibilidade de medição melhor que 1/1000λ (RMS) e sensibilidade de 2nm.
Este sensor é adequado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem de fase quantitativa de células biológicas.
Parâmetros técnicos FIS4 de cada série de produtos |
||||||
|
|
|
|
|
|
|
produtos |
FIS4-UV |
FIS4-RH |
RELÓGIO FIS4 |
FIS4-HS |
Célula FIS4 |
FIS4-NIR |
Faixa de comprimento de onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900 ~ 1200 nm |
Tamanho alvo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Resolução espacial |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Pixel da imagem |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolução de saída de fase |
512×512 (262144 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
420×420(176400 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
Resolução de fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisão absoluta |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Faixa dinâmica |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Taxa de amostragem |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Velocidade de processamento em tempo real |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) Suporta processamento em lote atrasado |
10Hz (Resolução total) |
10Hz (Resolução total) |
Tipo de interface |
USB3.0 |
CORTAR |
USB3.0 |
CORTAR |
CORTAR |
USB3.0 |
Interface externa |
- |
- |
- |
- |
Porta C |
- |
Tamanho mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
cerca de 240g |
cerca de 120g |
cerca de 240g |
cerca de 120g |
cerca de 120g |
cerca de 240g |
