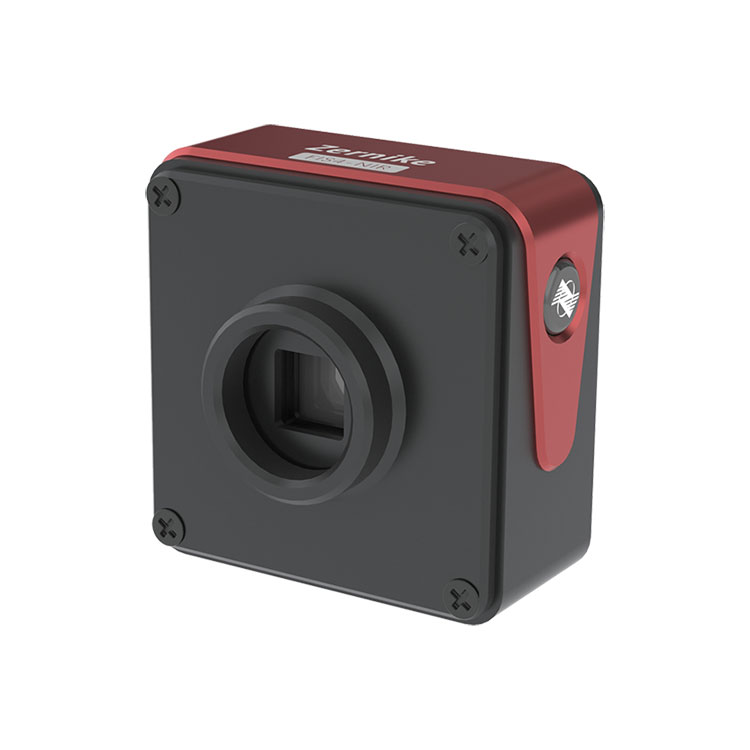

A alta resolução e a ampla faixa de comprimento de onda do sensor interferométrico de quatro ondas de infravermelho próximo BOJIONG tornam-no uma escolha ideal para pesquisas científicas e aplicações industriais, especialmente em situações que exigem medições e análises precisas. O sensor é capaz de medir frente de onda de alta precisão na faixa de comprimento de onda de 900 nm a 1200 nm, com resolução de 512×512 pixels (um total de 262.144 pontos de fase). Seu design leva em consideração a necessidade de antivibração e estabilidade em aplicações práticas, permitindo medições de alta precisão sem a necessidade de controles ambientais complexos. Isso simplifica muito o processo de operação e melhora a eficiência da medição.
Nome do Produto |
Sensor interferométrico de quatro ondas no infravermelho próximo |
Faixa de comprimento de onda |
900nm~1200nm |
Tamanho alvo |
13,3 mm × 13,3 mm |
Resolução espacial |
26μm |
Resolução de amostragem |
512×512(262144 pixels) |
Resolução de fase |
<2nmRMS |
Precisão absoluta |
15nmRMS |
Faixa dinâmica |
270μm(256min) |
Taxa de amostragem |
45 fps |
Velocidade de processamento em tempo real |
10 Hz (resolução total) |
Tipo de interface |
USB3.0 |
Dimensão |
70 mm × 46,5 mm × 68,5 mm |
Peso |
cerca de 240g |
◆Resolução ultra-alta de 512×512 (262144) pontos de fase
◆ Banda de amplo espectro de 900nm ~ 1200nm
◆Autointerferência de luz de canal único, sem necessidade de luz de referência
◆2nm RMS de alta resolução de fase
◆Grande faixa dinâmica de até 270μm
◆ Assim como a geração de imagens, construção de caminho óptico fácil e rápida
◆Desempenho antivibração extremamente forte, sem necessidade de isolamento óptico de vibração
◆ Suporta feixes colimados e grandes feixes convergentes NA
Este sensor interferométrico de quatro ondas de infravermelho próximo BOJIONG usado na medição de aberração do sistema óptico, calibração do sistema óptico, medição de distribuição de rede interna de material, hipersuperfície, medição de frente de onda de hiperlente
Exemplo de medição de aberração de sistema óptico |
Medição de amostra da distribuição de rede dentro de um material |
Exemplos de medição de calibração de sistema óptico |
Exemplo de medição de frente de onda de metassuperfície
|
Exemplo de medição de frente de onda de hiperlente
|
|
Sensor interferométrico de quatro ondas de alta resolução BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e desempenho antivibração e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros.
Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.
Parâmetros técnicos FIS4 de cada série de produtos |
||||||
|
|
|
|
|
|
|
produtos |
FIS4-UV |
FIS4-RH |
RELÓGIO FIS4 |
FIS4-HS |
Célula FIS4 |
FIS4-NIR |
Faixa de comprimento de onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900 ~ 1200 nm |
Tamanho alvo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Resolução espacial |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Pixel da imagem |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolução de saída de fase |
512×512 (262144 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
420×420(176400 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
Resolução de fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisão absoluta |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Faixa dinâmica |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Taxa de amostragem |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Velocidade de processamento em tempo real |
10 Hz (Resolução total) |
10 Hz (Resolução total) |
10 Hz (Resolução total) |
10 Hz (Resolução total) Suporta processamento em lote atrasado |
10 Hz (Resolução total) |
10 Hz (Resolução total) |
Tipo de interface |
USB3.0 |
CORTAR |
USB3.0 |
CORTAR |
CORTAR |
USB3.0 |
Interface externa |
- |
- |
- |
- |
Porta C |
- |
Tamanho mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
cerca de 240g |
cerca de 120g |
cerca de 240g |
cerca de 120g |
cerca de 120g |
cerca de 240g |
