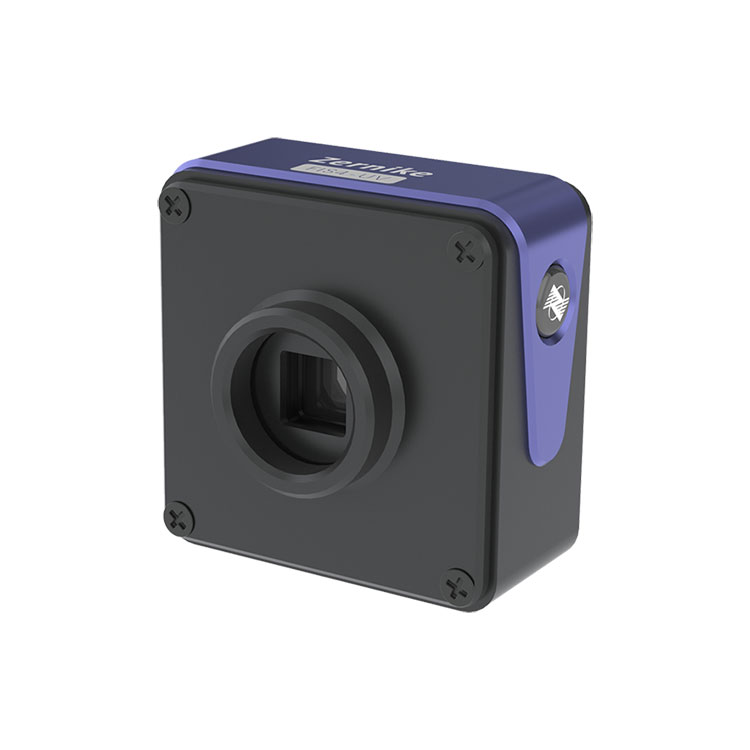

Sensor interferométrico ultravioleta de quatro ondas

A BOJIONG Optoelectronics sempre se dedicou à tecnologia de detecção de interferência de frente de onda e agora apresenta uma nova geração de sensores interferométricos ultravioleta de quatro ondas, fornecendo excelentes soluções para universidades e institutos de pesquisa. Nossos produtos e serviços são amplamente utilizados na fabricação óptica, aeroespacial, biomédica e pesquisa energética, ajudando os clientes a realizar medições e análises precisas de desempenho óptico para melhorar a qualidade do produto e a eficiência da produção. Nos últimos anos, expandimos continuamente a nossa escala de produção, fortalecemos as nossas capacidades técnicas e estabelecemos um mecanismo operacional corporativo abrangente. A BOJIONG convida sinceramente clientes dos mercados nacionais e internacionais a colaborar conosco para alcançarmos o brilho juntos.

Enviar consulta

Descrição do produto

O sensor interferométrico ultravioleta de quatro ondas incorpora nossa tecnologia proprietária de difração de quatro ondas de codificação aleatória, permitindo interferência no plano focal posterior com requisitos mínimos para a coerência da fonte de luz, eliminando assim a necessidade de mudança de fase. Através do sistema de imagem ultravioleta, o sensor é capaz de medir a frente de onda em tempo real, exibindo excelente resistência e estabilidade à vibração, e pode atingir medições de precisão em nível nanométrico, mesmo sem o uso de isolamento de vibração. A BOJIONG Optoelectronics está preparada para redefinir os padrões de medição e análise de desempenho óptico, conduzindo a indústria a uma nova era de precisão e eficiência.

Especificação do item

Nome do Produto	Sensor interferométrico ultravioleta de quatro ondas
Faixa de comprimento de onda	200nm~450nm
Tamanho alvo	13,3 mm × 13,3 mm
Resolução espacial	26μm
Resolução de amostragem	512×512（262144 pixels）
Resolução de fase	<2nmRMS
Precisão absoluta	10nmRMS
Faixa dinâmica	90μm（256min）
Taxa de amostragem	32 fps
Velocidade de processamento em tempo real	10 Hz (resolução total)
Tipo de interface	USB3.0
Dimensão	70 mm × 46,5 mm × 68,5 mm
Peso	cerca de 240g

Característica do sensor interferométrico ultravioleta de quatro ondas BOJIONG

◆ Espectro UV banda de 200 nm ~ 450 nm

◆Resolução ultra-alta de 512×512 (262144) pontos de fase

◆Autointerferência de luz de canal único, sem necessidade de luz de referência

◆2nm RMS de alta resolução de fase

◆Desempenho antivibração extremamente forte, sem necessidade de isolamento óptico de vibração

◆ Assim como a imagem, construção de caminho óptico fácil e rápida

◆ Suporta feixes colimados e feixes não colimados de alto NA

Aplicação do sensor interferométrico ultravioleta de quatro ondas BOJIONG

Este sensor interferométrico ultravioleta de quatro ondas BOJIONG é usado para medição de aberração de sistema óptico, calibração de sistema óptico, medição de formato de superfície plana (wafer), medição de formato de superfície esférica óptica, etc.

Detecção de frente de onda por feixe de laser

Resposta de detecção de frente de onda do modo Zernike de óptica adaptativa

Exemplo de medição de aberração de sistema óptico

Exemplos de medição de calibração de sistema óptico

Exemplo de medição de rugosidade superficial de wafer

Medição de morfologia de microgravação - amostra de defeito 1 # -114 linhas

Detalhes do sensor interferométrico ultravioleta de quatro ondas BOJIONG

Sensor interferométrico ultravioleta de quatro ondas BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e anti - desempenho de vibração e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros. Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.

Parâmetros técnicos FIS4 de cada série de produtos

produtos	FIS4-UV	FIS4-RH	RELÓGIO FIS4	FIS4-HS	Célula FIS4	FIS4-NIR
Faixa de comprimento de onda	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900 ~ 1200 nm
Tamanho alvo mm²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Resolução espacial	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel da imagem	-	2048×2048	-	-	2048×2048	-
Resolução de saída de fase	512×512 （262144 pixels）	300×300（90000 pixels）	512×512（262144 pixels）	420×420（176400 pixels）	300×300（90000 pixels）	512×512（262144 pixels）
Resolução de fase	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
Precisão absoluta	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Faixa dinâmica	90μm （256min）	110μm （150min）	162μm （256min）	132μm （210min）	110μm （150min）	270μm （256min）
Taxa de amostragem	32 fps	24 fps	45 fps	107 fps	24 fps	45 fps
Velocidade de processamento em tempo real	10Hz (Resolução total)	10Hz (Resolução total)	10Hz (Resolução total)	10Hz (Resolução total) Suporta processamento em lote atrasado	10Hz (Resolução total)	10Hz (Resolução total)
Tipo de interface	USB3.0	CORTAR	USB3.0	CORTAR	CORTAR	USB3.0
Interface externa	-	-	-	-	Porta C	-
Tamanho mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
peso	cerca de 240g	cerca de 120g	cerca de 240g	cerca de 120g	cerca de 120g	cerca de 240g
