FIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nm

FIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nm

O bojiongFIS4 Sensor de frente de onda de alta resolução(rversão efrigerada) 400-900nm, com base na série UHR existente, integra um sistema de resfriamento semicondutores de alta eficiência, reduzindo significativamente o ruído térmico do sensor em operação de longo prazo e alta taxa. Aproveitando os pontos de detecção de fase de alta densidade de alta densidade 512 × 512 e controle preciso da temperatura, mantém a estabilidade da medição melhor que o RMS de 1,5 nm em temperaturas ambientais que variam de -10 ° C a 45 ° C, tornando-o particularmente adequado para aplicações exigentes, como detecção de laser de alta potência, monitoramento de longo prazo. O sensor de frente de onda de alta resolução do FIS4 (versão refrigerada) 400-900NMSUPPPORTS 5 quadros/segunda saída em tempo real de todos os parâmetros e apresenta recursos de análise adaptativa de várias bandas, fornecendo suporte confiável à medição de alta dinâmica e com baixo teor de ruído para a pesquisa de fabricação óptica de precisão.

BojiongFIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nm Introdução

O bojiong FIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nmé o novo instrumento de medição óptica da nossa empresa, oferecendo desempenho superior e qualidade confiável. Adere ao rigoroso sistema de gerenciamento da qualidade ISO 9001 e é certificado pelo Instituto Nacional de Metroologia da China (NIM) para rastreabilidade. Ele vem com uma garantia de um ano, garantindo a precisão e a confiabilidade dos dados de medição. Esse sensor utiliza um sistema óptico interferométrico de path comum de forma comum e sistema de decomposição de frente para ondas em tempo real, eliminando shifters de fase tradicionais e espelhos de referência. Este sistema opera de forma estável em ambientes de alta vibração, permitindo que 512 × 512 medições de frente de onda de alta resolução. Com uma precisão de medição ultra-alta de RMS de 2 nm, uma ampla faixa dinâmica de ≥160 μm e uma saída de 5 quadros/segundo tempo real de todos os parâmetros, o sensor de frente de onda de alta resolução do FIS4 (versão refrigerada) 400-900Nmactorações de captura de ondas transitórias e altas alterações do frenTerR-order). OFIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nmé amplamente aplicável à medição da frente de onda de feixe de feixe de laser, óptica adaptativa, medição de superfície plana, calibração do sistema óptico, inspeção óptica da janela, medição óptica de superfície esférica, inspeção de rugosidade da superfície e micro-perfil de superfície.

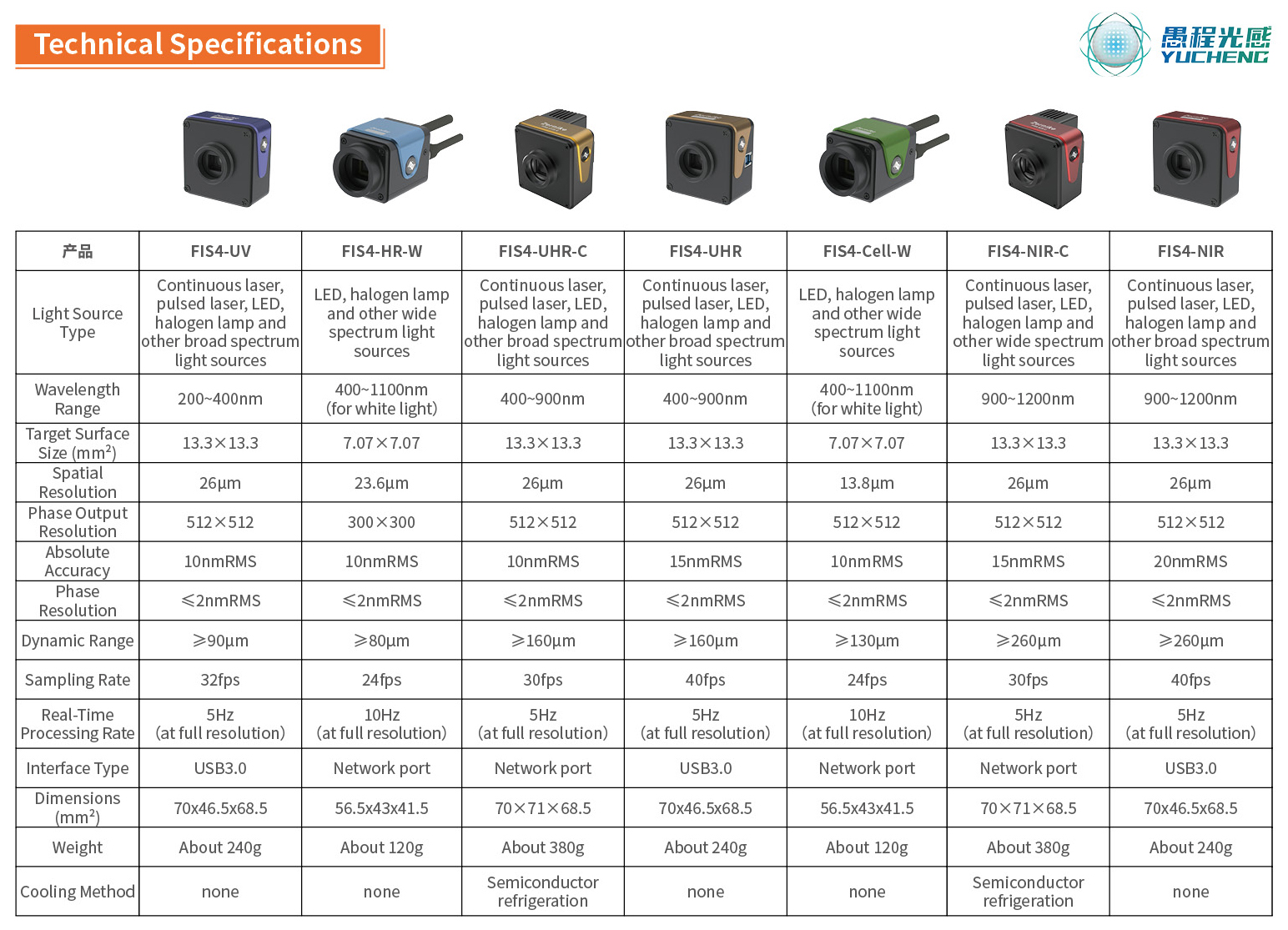

Bojiong FIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nmParâmetro (especificação)

Bojiong FIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nm Recurso e aplicação

Desde 2006, a equipe do Professor Yang Yongying da Universidade de Zhejiang trabalha no design de interferometria de caminho comum e nos algoritmos de reconstrução de frente para ondas em tempo real há 17 anos. A equipe lançou com sucesso o sensor de frente de frente para o Wavefront da série Fis4, marcando um grande avanço no campo de detecção óptica de alta precisão do meu país.

Esseultra- Sensor de frente de onda de alta resolução (versão refrigerada) Utiliza uma arquitetura inovadora de caminho único, eliminando a necessidade de um caminho óptico ou câmbio de fase de referência, permitindo uma experiência verdadeiramente plug-and-play. Seu desempenho excepcional é demonstrado em múltiplas dimensões: operação estável sem uma plataforma de isolamento de vibração, capturando dados de frente para frente de alta precisão em tempo real; Alta sensibilidade de 2 nm RMS e uma resolução de 512 × 512 (262.144 pontos de fase) permitem a visualização clara de detalhes microscópicos no objeto em teste; E, em um pacote compacto e do tamanho de um punho, possui uma ampla resposta espectral de 400-900 nm e oferece tela de frente para onda em 3D em tempo real e de resolução total a 5 quadros por segundo. A série FIS4 foi projetada para exigir cenários de pesquisa científica e inspeção industrial de precisão. Pode servir com precisão vários campos de ponta, como análise da qualidade do feixe de laser, depuração de sistemas de óptica adaptativa, medição de superfície de componente óptico de plano/esférico, alinhamento e calibração do sistema óptico, inspeção óptica de janelas e rugosidade da superfície e caracterização de micro-perfil, fornecendo uma ferramenta de medição do núcleo ideal para a medição óptica moderna.

BojiongFIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nm Aplicativo

BojiongFIS4 Sensor de frente de onda de alta resolução (versão refrigerada) 400-900nm Detalhes

OFIS4 Wavefro de alta resoluçãoSensor NT (versão refrigerada) 400-900nmé baseado em uma tecnologia de difração de ondas de quatro ondas de codificação única patenteada, que pode alcançar a auto-interferência de frente de onda em um único caminho óptico, e o efeito de interferência é formado diretamente no plano da imagem traseira. Esse sistema reduz significativamente a dependência da coerência da fonte de luz e pode concluir a medição de interferência de alta precisão em conjunto com uma unidade de imagem convencional sem a necessidade de um câmbio de fase. OSensor de frente de onda FIS4Possui excelente resistência à vibração e estabilidade operacional e pode alcançar estável a medição de frente de onda no nível de nanômetros, mesmo sem um dispositivo de isolamento de vibração. Comparado com os sensores Hartmann do tipo matriz tradicionais, o sensor de frente de onda do FIS4 pode fornecer amostragem de pontos de fase mais densa, uma faixa de adaptação espectral mais ampla e uma maior limite de medição dinâmica, mantendo uma relação custo-benefício mais competitiva, tornando-a uma solução ideal para exigir cenários de medição ópticos.

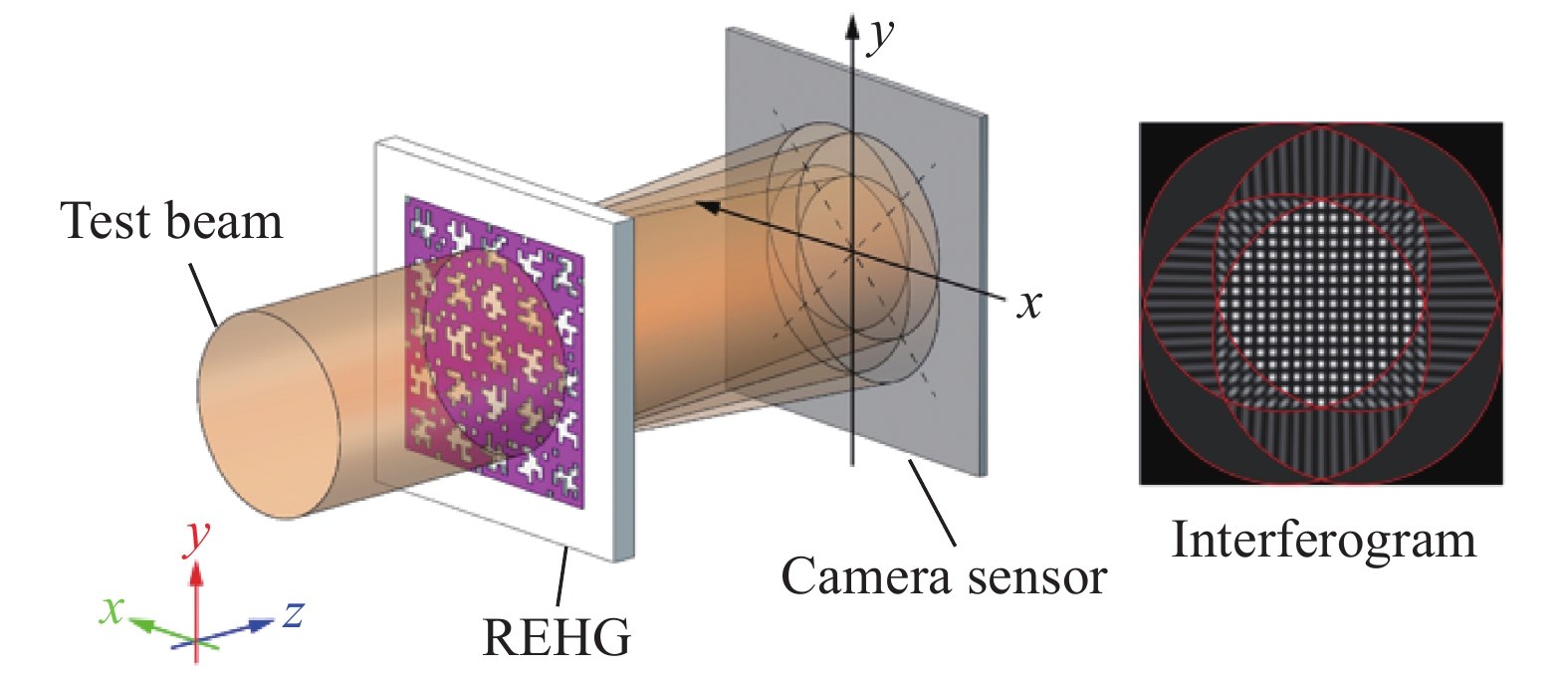

Fig.1. Princípio de imagem da fase com base na interferência de cisalhamento lateral de quatro ondas usando grade híbrida de codificação aleatória (REHG)

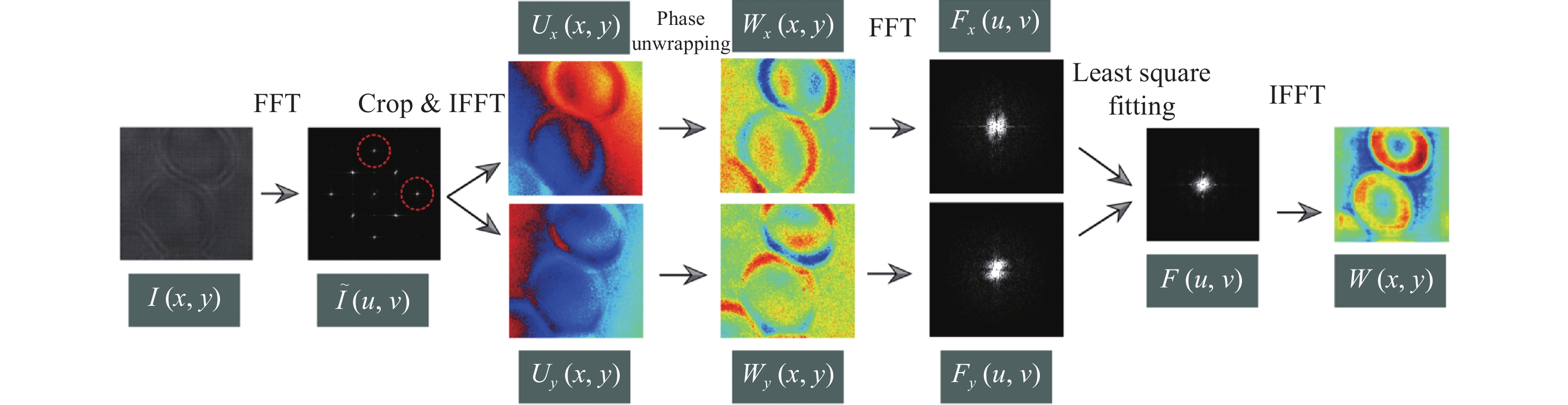

Fig.2. Least Square Wavefront Reconstructio

OSensor de frente de onda FIS4, com seu design altamente integrado, adaptabilidade ambiental excepcional, resolução temporal superior e ampla compatibilidade do sistema, tornou -se uma inovação inovadora na metrologia óptica. Este produto não apenas demonstra um grande potencial em pesquisa científica, mas também obteve alto reconhecimento em aplicações industriais. Utilizado inicialmente para inspeção de precisão em oficinas ópticas tradicionais, oSensor de frente de onda FIS4atendeu a campos especializados com sucesso, como teste de superfície de componentes ópticos, análise da qualidade do feixe de laser e calibração do sistema óptico adaptativo. Sua aplicação agora se expandiu para incluir áreas de pesquisa de ponta, como imagens biomédicas, rastreamento de nanopartículas, caracterização da estrutura da metassuperfície e monitoramento de campo de temperatura, demonstrando seus fortes recursos interdisciplinares.

Graças ao seu design mecânico compacto, oSensor de frente de onda FIS4pode ser facilmente integrado a vários sistemas de imagem de microscopia e plataformas ópticas complexas. Sua arquitetura inovadora, com base no princípio da interferometria de path comum, permite que o dispositivo mantenha a precisão da medição no nível dos nanômetros, mesmo em ambientes de alta vibração, garantindo operação estável sem a necessidade de dispositivos de isolamento de vibração adicionais. O sensor também apresenta reconstrução de frente de onda de exposição única, permitindo a captura precisa de processos dinâmicos de alta velocidade, como movimento de fluido, transientes de partículas e transmissão a laser e fornecendo análise quantitativa precisa.

Na pesquisa biomédica, o sistema FIS4 alcançou com êxito imagens de fase quantitativa tridimensional sem rótulos, a longo prazo de uma variedade de células vivas (incluindo COS-7, HT1080, RPE, CHO, HEK e neurônios primários), reduzindo significativamente a fototoxicidade e proporcionando uma nova abordagem técnica para a dinâmica celular. A capacidade de imagem de atraso de fase do sistema também permite imagens de alto contraste de estruturas birrefringentes, como fibras de colágeno e citoesqueleto, avançando significativamente na pesquisa em mecânica e patologia tecidual.

Notavelmente, oSensor de frente de onda FIS4A arquitetura técnica do 's demonstra escalabilidade significativa de bandas cruzadas. Seus princípios de design foram aplicados com sucesso ao desenvolvimento de sistemas de imagem de fase nas bandas de raio-x, infravermelho no meio da onda (MWIR) e infravermelho de ondas longas (LWIR), fornecendo soluções de medição inovadoras para ciência dos materiais, gerenciamento térmico e segurança de defesa nacional. Nos últimos anos, o sensor também encontrou aplicação generalizada em campos emergentes, como a avaliação da manipulação da fase metassurada e a caracterização das propriedades ópticas de materiais bidimensionais, demonstrando seu valor significativo e ampla aplicabilidade como uma ferramenta de pesquisa fundamental.
