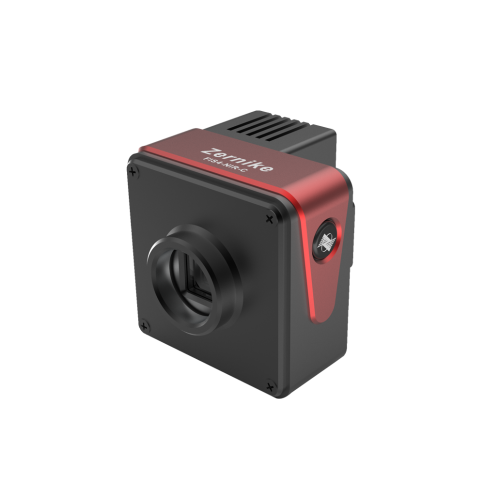

Sensor de frente de onda do infravermelho próximo do FIS4 (versão refrigerada) 900-1200nm

Sensor de frente de onda no infravermelho próximo do FIS4 (versão refrigerada) 900-1200nm

OBojiong Sensor de frente de onda FIS4 NIR-C 900-1200NMfoi projetado para exigir aplicações ópticas infravermelhas. Ele integra um sistema de resfriamento semicondutor de alta precisão no sensor de frente de onda do infravermelho próximo do FIS4. Isso estabiliza ativamente a temperatura do detector de núcleo abaixo de -10 ° C ambiental, suprimindo significativamente a corrente escura e o ruído térmico e alcançando uma estabilidade de medição ultra -alta de 2nm RMS. Cobrindo a banda de 900 a 1200nm de infravermelho próximo, o sensor possui uma resolução espacial de 512 × 512 ultra-alta e uma ampla faixa dinâmica de ≥260μm, permitindo análises claras da distribuição de distorção e fase de lasar de alta potência, os desvencos de metassuperfície, e os desvendos de seleção e a silicon.

Bojiong Fiis4 nir-c Sensor de frente de onda900-1200nm Introdução

OBojiong Sensor de frente de onda do infravermelho próximo do FIS4 (versão refrigerada) 900-1200nmÉ a nova geração de equipamentos de inspeção óptica de alta precisão da nossa empresa, com excelente resistência à vibração e recursos de medição em tempo real. O sensor Fis4 NIR-C Wavefront adere ao rigoroso sistema de gerenciamento da qualidade ISO 9001 e é certificado pelo China Institute of Metrology (NIM). Ele vem com uma garantia de um ano. O sensor Fis4 NIR-C de frente de onda utiliza um design óptico interferométrico de caminhos comuns e um algoritmo de reconstrução de frente para ondas em tempo real para obter medição de frente de onda de alta precisão sem mudança de fase, tornando-o adequado para uma variedade de pesquisas científicas exigentes e aplicações industriais.

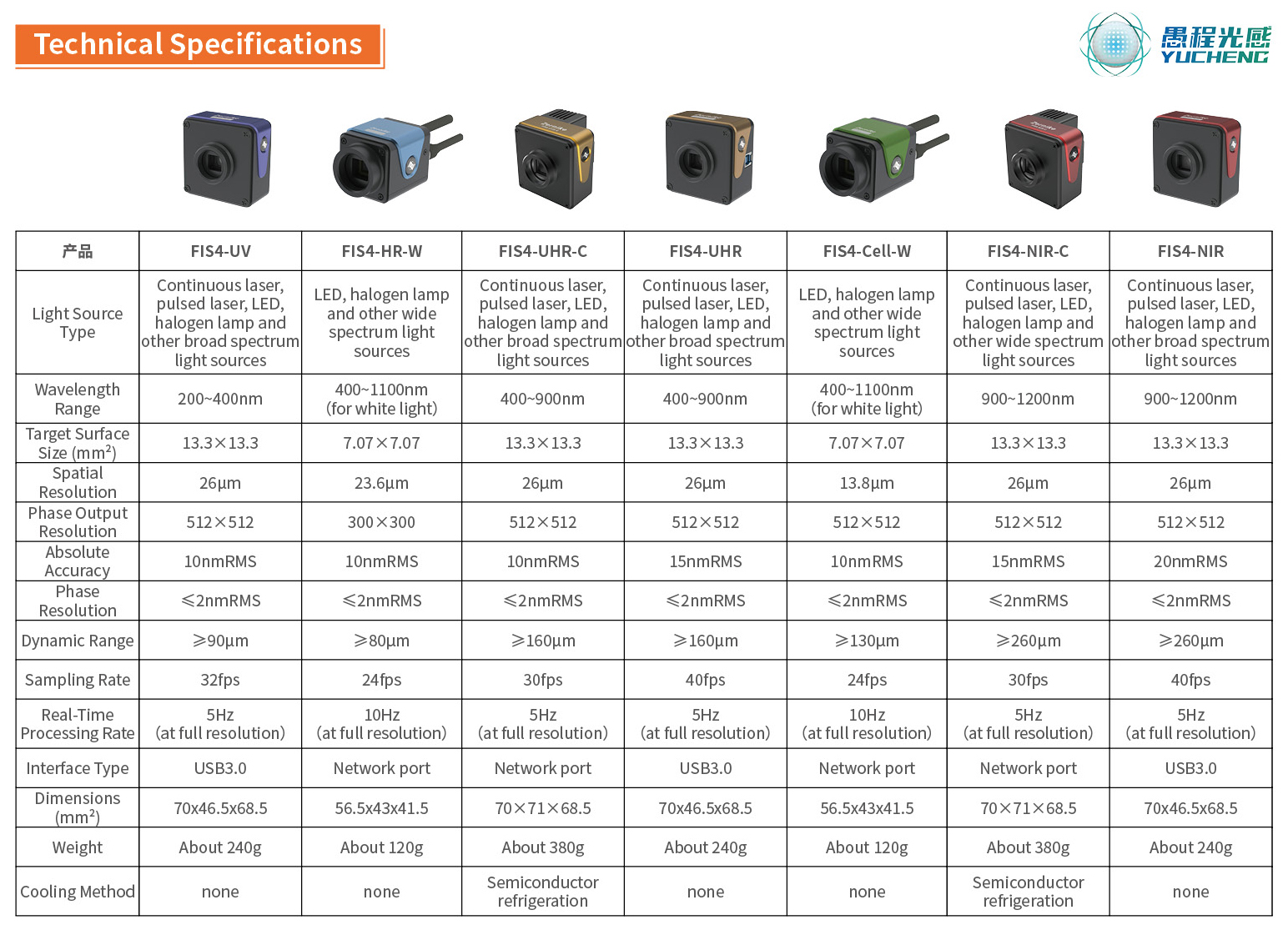

Bojiong Sensor de frente de onda FIS4 NIR-C 900-1200NM Parâmetro (especificação)

Bojiong Sensor de frente de onda FIS4 NIR-C 900-1200NM Recurso e aplicação

Desde 2006, a equipe do Professor Yang Yongying da Universidade de Zhejiang desenvolveu com sucesso o sensor de frente de frente para o Wavefront da série Fis4, com base em uma estrutura de interferômetro de caminho comum e algoritmos de reconstrução de frente para ondas em tempo real. Após 17 anos de pesquisa contínua, este produto oferece as seguintes vantagens importantes:

· Excelente resistência à vibração, nenhuma plataforma de isolamento de vibração necessária;

· Sensibilidade no nível do nanômetro, com sensibilidade à medição da frente de onda atingindo até 2 nm RMS;

· Projeto de caminho único integrado, usando inovação, usando uma estrutura de caminho óptico único, sem necessidade de caminho óptico de referência;

· Operação amigável;

· Compacto e portátil, fácil de transportar, adequado para várias integrações e aplicativos no local

OSensor de frente de onda do infravermelho próximo do FIS4 (versão refrigerada) 900-1200nmfoi projetado para inspeção e medição óptica de alta precisão, adequadas para inspeção industrial, pesquisa científica e aplicações de defesa. Com uma alta resolução de 512 × 512 (262.144) pontos de fase, o sensor atinge a medição de frente de alta precisão em uma ampla faixa espectral de 900 a 1200 nm e suporta a tela 3D em tempo real em 10 quadros por segundo em resolução total. As aplicações típicas incluem análise de aberração do sistema óptico, calibração óptica, detecção de distribuição de treliça interna do material, caracterização de metasurface e metalens, etc., fornecendo ferramentas confiáveis ​​para medição óptica de ponta.

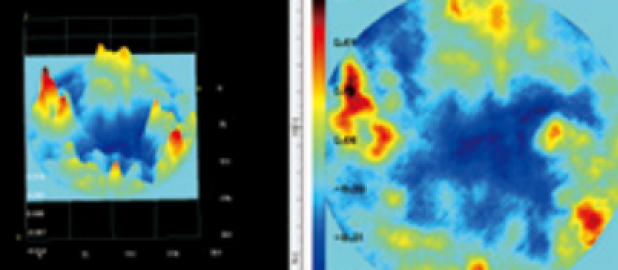

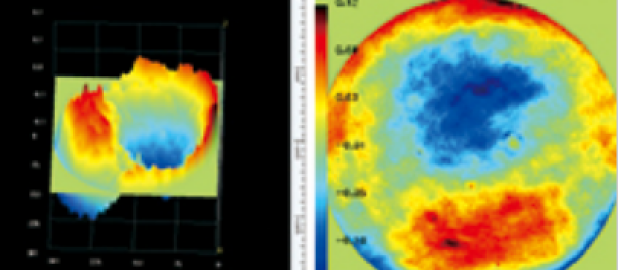

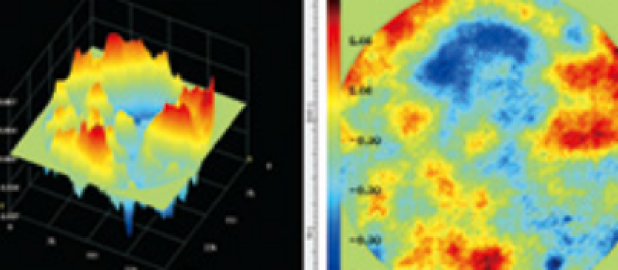

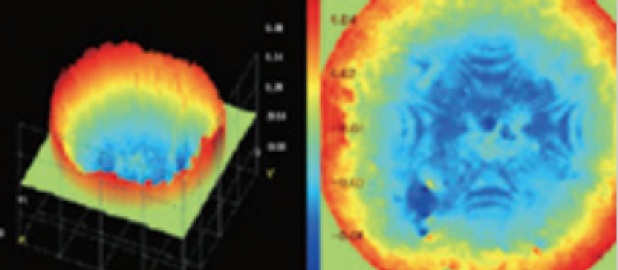

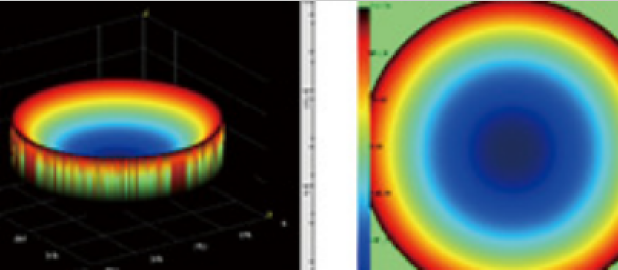

Bojiong Sensor de frente de onda FIS4 NIR-C 900-1200NM  Aplicativo

Bojiong Sensor de frente de onda FIS4 NIR-C 900-1200NM Detalhes

OSensor de frente de onda do infravermelho próximo do FIS4 (versão refrigerada) 900-1200nmUtiliza a tecnologia de difração de ondas de quatro ondas patenteadas, alavancando uma fonte de luz de caminho único para obter a auto-interferência da frente de onda medida, com interferência ocorrendo no plano da imagem traseira. Essa tecnologia reduz significativamente a dependência da coerência da fonte de luz, eliminando a necessidade de um câmbio de fase e permitindo a interferometria de alta precisão quando combinada com um sistema de imagem padrão. Comparado a sensores tradicionais de Hartmann com base em matrizes de microlens, o sensor de frente de onda FIS4 NIR-C supera os interferômetros tradicionais de feixe duplo, oferecendo vantagens significativas de desempenho em várias áreas: pontos de fase de maior resolução, aplicativos de faixa mais ampla.

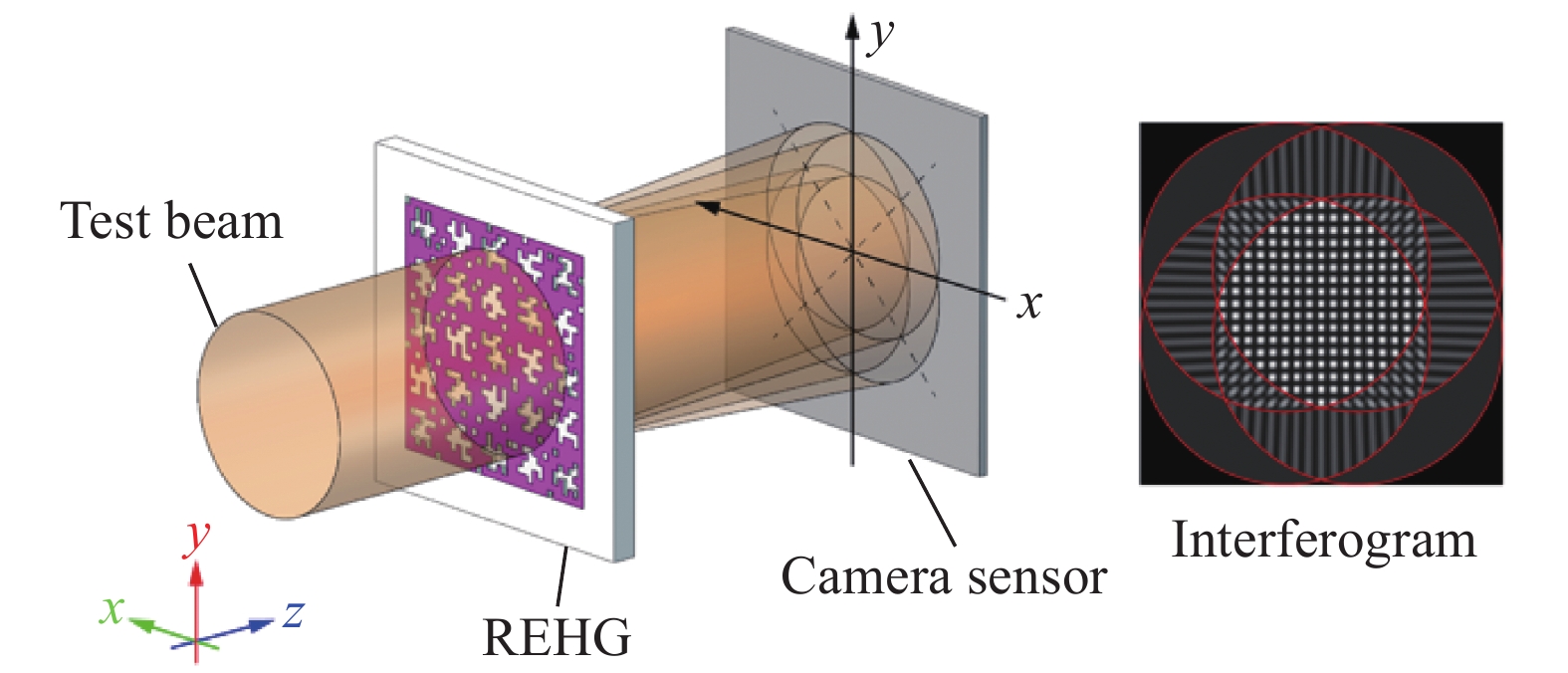

Fig.1. Princípio de imagem da fase com base na interferência de cisalhamento lateral de quatro ondas usando grade híbrida de codificação aleatória (REHG)

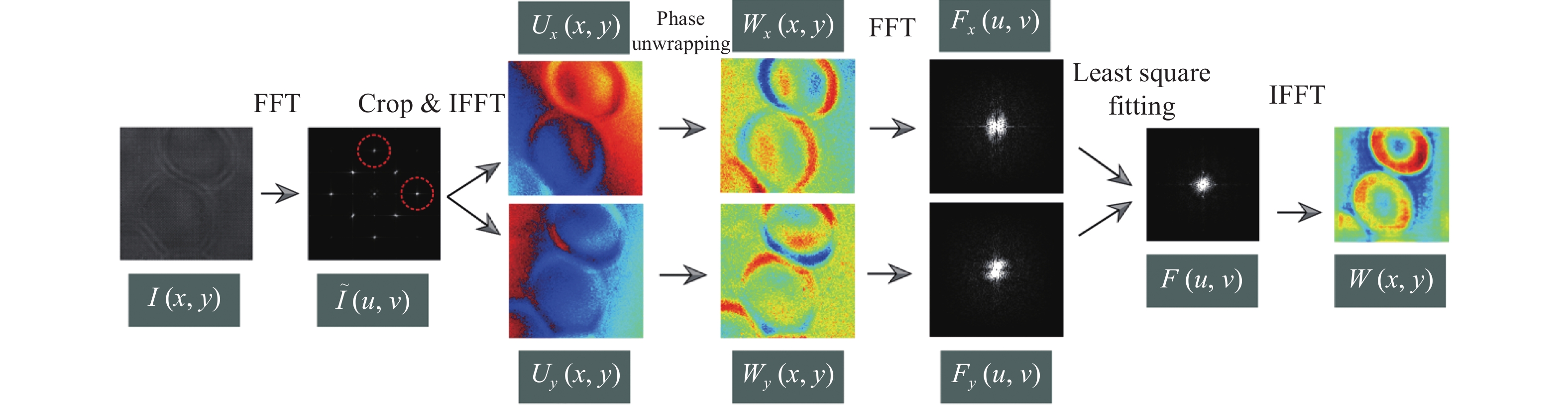

Fig.2. LeAST Square Wavefront Reconstruction a partir de interferograma de cisalhamento lateral de quatro ondas

OSensor de frente de onda FIS4é uma excelente ferramenta nos campos de pesquisa científica e inspeção industrial. Ele combina de maneira inteligente muitas vantagens, como compacidade, alta estabilidade, excelente resolução temporal e boa compatibilidade do sistema, tornando -o uma ferramenta principal em campos relacionados.

Em termos de aplicações, sua história de desenvolvimento testemunha sua forte adaptabilidade e escalabilidade. Inicialmente, oSensor de frente de onda FIS4foi utilizado principalmente para tarefas básicas de inspeção em oficinas ópticas. Por exemplo, na análise de qualidade dos componentes ópticos, ele pode avaliar com precisão se a qualidade do componente atende aos padrões, alavancando seus recursos de detecção de alta precisão. No diagnóstico de feixe a laser, ele pode analisar meticulosamente vários parâmetros do feixe de laser, fornecendo uma base confiável para a otimização e ajuste subsequentes. Além disso, no campo do controle de óptica adaptativa, também desempenha um papel fundamental, facilitando o controle óptico preciso.

Hoje em dia, o escopo do aplicativo doSensor de frente de onda FIS4foi extensivamente estendido. No campo da imagem biológica da microscopia, permite que os pesquisadores observem as microestruturas biológicas com mais clareza. No rastreamento de nanopartículas, ele pode rastrear com precisão a trajetória do movimento e outras informações importantes das nanopartículas. No trabalho de medição da metassuperfície, fornece dados de medição precisos, facilitando pesquisas aprofundadas. Em vários campos, como a caracterização termodinâmica, também demonstra valor indispensável.

Da perspectiva das características estruturais, oSensor de frente de onda FIS4possui um design compacto e requintado, permitindo que ele seja facilmente integrado aos sistemas de microscópio existentes e expandindo significativamente seus cenários de aplicação. Além disso, possui excelentes recursos de vibração, garantindo a precisão da medição, mesmo em ambientes externos severos. Isso garante que os resultados da detecção não sejam afetados pela interferência externa, fornecendo estabilidade e confiabilidade.

Vale a pena mencionar que a função de imagem de exposição única doSensor de frente de onda FIS4é altamente vantajoso, especialmente para gravar processos dinâmicos rápidos. No campo da pesquisa biomédica, com essa função, ele alcançou com sucesso a observação em tempo real de alta resolução, sem rótulos, de várias células vivas, como COS-7, HT1080, RPE, CHO, HEK e neurônios, fornecendo uma poderosa ferramenta de observação para pesquisa biomédica.

Além disso, esse sensor suporta imagens de atraso de fase de alto contraste, o que permite a clara visualização de estruturas anisotrópicas, como fibras de colágeno e citoesqueletos, fornecendo uma base de imagem clara para pesquisas detalhadas sobre estruturas biológicas relacionadas. Além disso, sua faixa de aplicação foi expandida ainda mais para a imagem de fase nas bandas de raio-x, infravermelho médio e infravermelho longo, demonstrando um valor significativo na análise de metasurfaces e materiais bidimensionais e impulsionando efetivamente o progresso da pesquisa nesses campos de fronteira.
