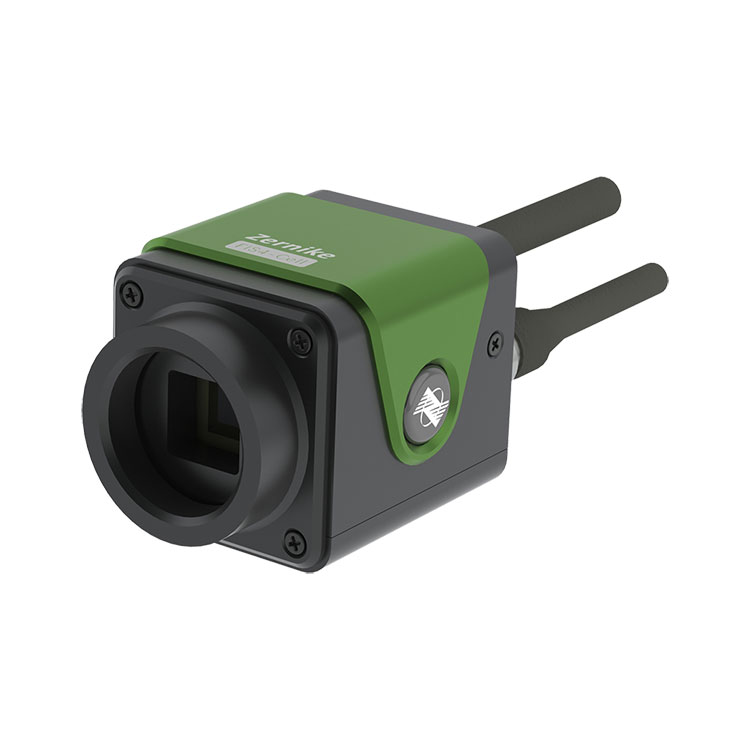

O sensor interferométrico de quatro ondas de célula biológica plug-and-play suporta iluminação de espectro de luz branca LED e infravermelho próximo. O processo de imagem não requer marcação ou coloração e é capaz de obter imagens 3D in vivo a uma taxa de até 24 quadros por segundo. Ele pode ser usado rapidamente em conjunto com qualquer microscópio óptico para fornecer medições em tempo real da distribuição de fase 3D das células medidas. É capaz de avaliar volume e pesagem celular. Este sensor da BOJIONG é uma ferramenta ideal para detecção de células vivas 3D sem rótulo, detecção de tecidos biológicos, detecção de células germinativas e detecção de micro/nano estruturas.
Nome do Produto |
Sensor interferométrico de quatro ondas para células biológicas |
Faixa de comprimento de onda |
400nm~1100nm |
Tamanho alvo |
7,07 mm × 7,07 mm |
Resolução espacial |
23,6μm |
Pixel da imagem |
2048×2048 |
Resolução de saída de fase |
300×300(90000 pixels) |
Resolução de fase |
<2nmRMS |
Precisão absoluta |
10nmRMS |
Faixa dinâmica |
110μm(150lm) |
Taxa de amostragem |
24 fps |
Velocidade de processamento em tempo real |
10 Hz (em resolução total) |
Tipo de interface |
CORTAR |
Interface externa |
Relatório |
Tamanho |
56,5 mm × 43 mm × 41,5 mm |
Peso |
cerca de 120g |
◆Imagem de células vivas 3D sem rótulo
◆Autointerferência de luz de canal único, sem necessidade de luz de referência
◆Tamanho compacto, plug and play
◆Adequado para todas as atualizações e extensões de microscópio óptico
◆ Banda de amplo espectro de 400nm ~ 1100nm
◆Desempenho antivibração extremamente forte, sem necessidade de isolamento óptico de vibração
◆ Suporta luz branca LED e fonte de luz infravermelha de ondas curtas
Este sensor interferométrico de quatro ondas de células biológicas BOJIONG é usado na rotulagem de detecção de células vivas 3D gratuitas, detecção de tecidos biológicos, detecção de células germinativas, detecção de micro e nanoestruturas.
Caminho óptico de detecção de células vivas 3D não marcadas |
Microscópio de células vivas 3D - Medição de amostra de ovos de lombriga |
Medição de amostra de tumor de células da granulosa ovariana |
Medição de amostras através de micro - nanoestrutura |
O sensor interferométrico de quatro ondas de células biológicas BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, utiliza tecnologia patenteada nacional e combina difração e interferência para obter interferência de cisalhamento transversal comum de quatro ondas. Este sensor possui sensibilidade de detecção e desempenho antivibração superiores, permitindo interferometria dinâmica em tempo real e de alta velocidade sem a necessidade de isolamento de vibração. Medições em tempo real mostram uma taxa de quadros superior a 10 quadros por segundo. Além disso, o sensor FIS4 apresenta uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), com uma banda de medição cobrindo 200nm a 15μm, sensibilidade de medição atingindo 2nm e repetibilidade de medição melhor que 1/1000λ (RMS). É aplicável para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem de fase quantitativa de células biológicas.
Parâmetros técnicos FIS4 de cada série de produtos |
||||||
|
|
|
|
|
|
|
produtos |
FIS4-UV |
FIS4-RH |
RELÓGIO FIS4 |
FIS4-HS |
Célula FIS4 |
FIS4-NIR |
Faixa de comprimento de onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900 ~ 1200 nm |
Tamanho alvo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Resolução espacial |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Pixel da imagem |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolução de saída de fase |
512×512 (262144 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
420×420(176400 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
Resolução de fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisão absoluta |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Faixa dinâmica |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Taxa de amostragem |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Velocidade de processamento em tempo real |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) Suporta processamento em lote atrasado |
10Hz (Resolução total) |
10Hz (Resolução total) |
Tipo de interface |
USB3.0 |
CORTAR |
USB3.0 |
CORTAR |
CORTAR |
USB3.0 |
Interface externa |
- |
- |
- |
- |
Porta C |
- |
Tamanho mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
cerca de 240g |
cerca de 120g |
cerca de 240g |
cerca de 120g |
cerca de 120g |
cerca de 240g |
