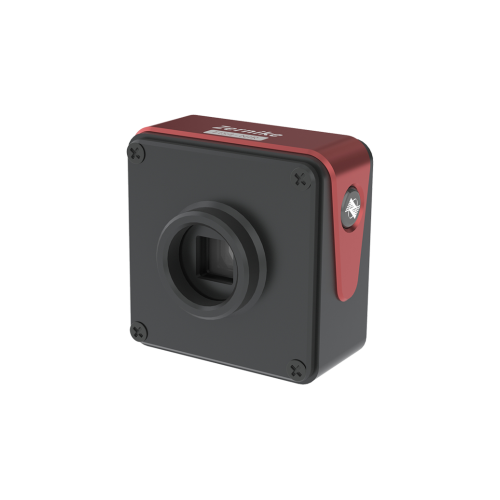

FIS4 Sensor de frente de onda de infravermelho próximo 900-1200nm

Fis4Sensor de frente de onda de infravermelho próximo 900-1200nm

OBojiong Fis4 NIR Sensor de frente de onda 900-1200nm é projetado especificamente para medição de precisão na banda de comprimento de onda de 900-1700 nm. Adota a tecnologia de interferometria de cisalhamento lateral de quatro ondas otimizada e um módulo de detecção aprimorado por infravermelho, alcançando uma resolução espacial ultra-alta de 512 × 512 e uma sensibilidade de fase de RMS de 2NM dentro da faixa espectral do infraverso próximo. O sensor apresenta uma grande faixa dinâmica de ≥260μm, permitindo uma análise precisa de aberrações fortes e frentes de onda acentuadas, suprimindo efetivamente a interferência de manchas a laser. Equipado com revestimento anti-reflexivo de banda integral e uma estrutura antivibração de caminho comum, ele pode executar medições estáveis ​​e altamente repetíveis sem isolamento de vibração em cenários, como processamento a laser, teste de integração de sistemas ópticos e metrologia semicondutores, fornecendo suporte de dados confiável para design e fabricação de infraversas.

BojiongFis4 Nir Sensor de frente de onda 900-1200nm Introdução

OBojiong Fis4Sensor de frente de onda de infravermelho próximo 900-1200nm É a nova geração de equipamentos de inspeção óptica de alta precisão da nossa empresa, com excelente resistência à vibração e recursos de medição em tempo real. OFis4Sensor de frente de onda de infravermelho próximo 900-1200nm ao sistema de gestão da qualidade da ISO 9001 e é certificado pelo China Institute of Metrology (NIM). Ele vem com uma garantia de um ano. OSensor de frente de onda fis4 nir é plug-and-play, fácil de operar e de baixa manutenção, melhorando efetivamente a eficiência e a confiabilidade da inspeção dos sistemas ópticos.

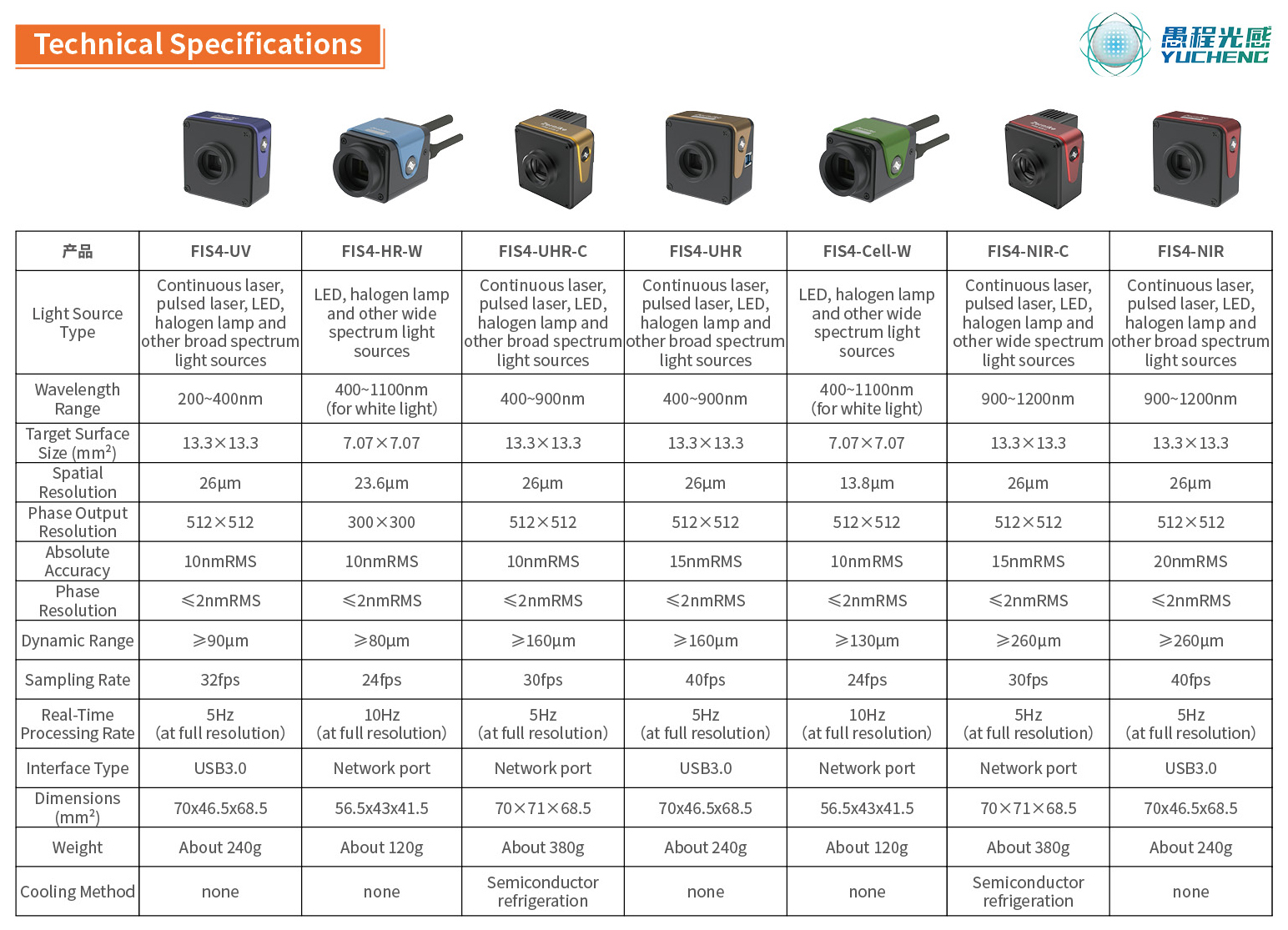

BojiongFis4 NIR Sensor de frente de onda 900-1200nm Parâmetro (especificação)

BojiongFis4 NIR Sensor de frente de onda 900-1200nm Recurso e aplicação

Desde 2006, a equipe do professor Yang Yongying da Universidade de Zhejiang lançou com sucesso o amplo espectro FIS4 Série Sensor Front Front Baseado no design de interferometria de caminho comum e algoritmos de reconstrução de frente para ondas em tempo real após 17 anos de pesquisa e desenvolvimento dedicados. Este produto possui os seguintes recursos pendentes:

· Forte antivibração e isolamento de vibração: a detecção de frente de onda em tempo real pode ser alcançada em ambientes complexos sem a necessidade de uma plataforma de isolamento de vibração;

· Medição de alta sensibilidade: sensibilidade à frente de onda de até 2nm RMS, permitindo a captura precisa de pequenas alterações de fase;

· Caminho óptico único plug-and-play: design de caminho óptico único original sem luz de referência, permitindo o uso imediato na operação de potência e conveniente;

· Compacto, leve e portátil: apenas o tamanho de um punho, facilitando a integração e o uso de campo.

OFis4Sensor de frente de onda de infravermelho próximo 900-1200nmfoi projetado para metrologia óptica de ponta em inspeção industrial, pesquisa científica e aplicações de defesa. Com uma alta resolução de 512 × 512 (262.144) pontos de fase, eles permitem medições de frente de onda de alta precisão na faixa de 900 a 1200 nm e suportam a exibição 3D em tempo real dos resultados em resolução total a 10 quadros por segundo. O Sensor de frente de onda fis4 nir Pode ser usado para medição de aberração de sistemas ópticos, calibração do sistema óptico, medição da distribuição interna da rede de materiais, medição de frente de onda de metasurfaces e metalense etc.

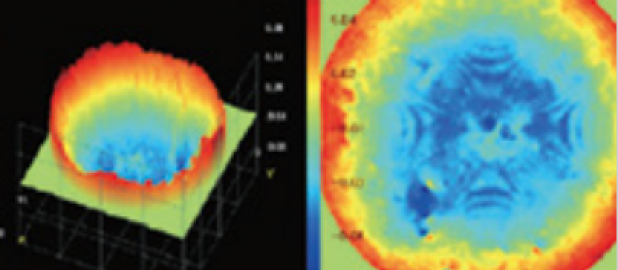

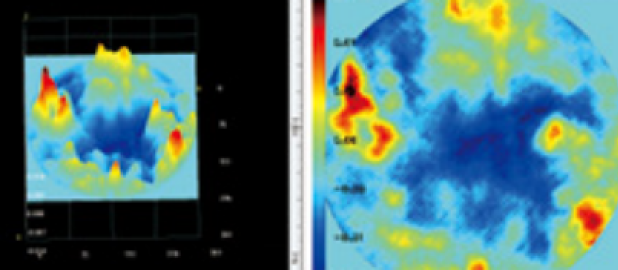

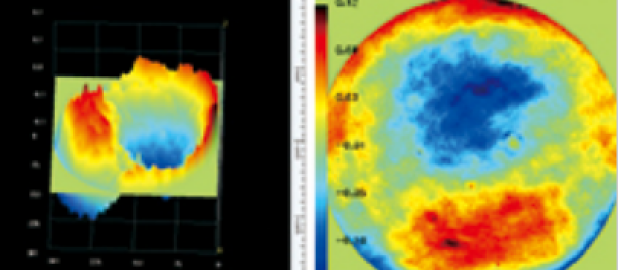

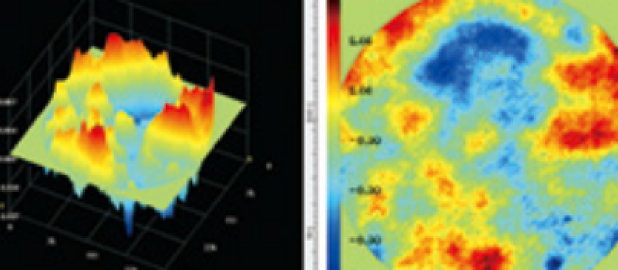

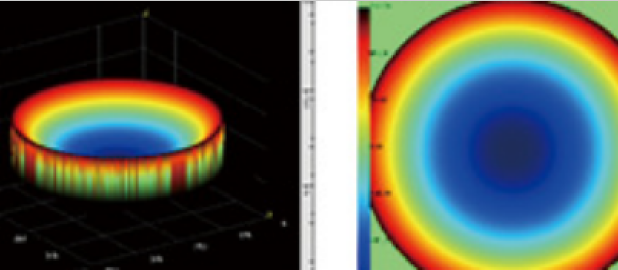

Bojiong Fis4 NIR Sensor de frente de onda 900-1200nm  Aplicativo

Bojiong Fis4 NIR Sensor de frente de onda 900-1200nm Detalhes

O Fis4Sensor de frente de onda de infravermelho próximo 900-1200nmUtiliza a tecnologia de difração de ondas de quatro ondas com código aleatório patenteado, alcançando a auto-interferência da frente de onda medida usando um único caminho de luz. A interferência ocorre no plano da imagem traseira. Essa tecnologia reduz significativamente o requisito de coerência da fonte de luz, eliminando a necessidade de mudanças de fase e permitindo medições de interferometria de alta precisão com sistemas de imagem padrão. O produto oferece excelente resistência à vibração e estabilidade ultra-alta, permitindo a medição da linha de onda de nível nanômetro, sem a necessidade de uma plataforma de isolamento. Comparado aos sensores tradicionais de Hartmann, com base em matrizes de microlens, o sensor de frente de onda do infravermelho próximo FIS4 900-1200NM se destaca em vários indicadores importantes de desempenho: maior resolução de pontos de fase, adaptabilidade de banda operacional mais ampla e maior faixa dinâmica. Ele também oferece desempenho de custo-custo superior, fornecendo uma solução confiável para uma ampla gama de cenários de inspeção óptica de precisão.

Fig.1. Princípio de imagem da fase com base na interferência de cisalhamento lateral de quatro ondas usando grade híbrida de codificação aleatória (REHG)

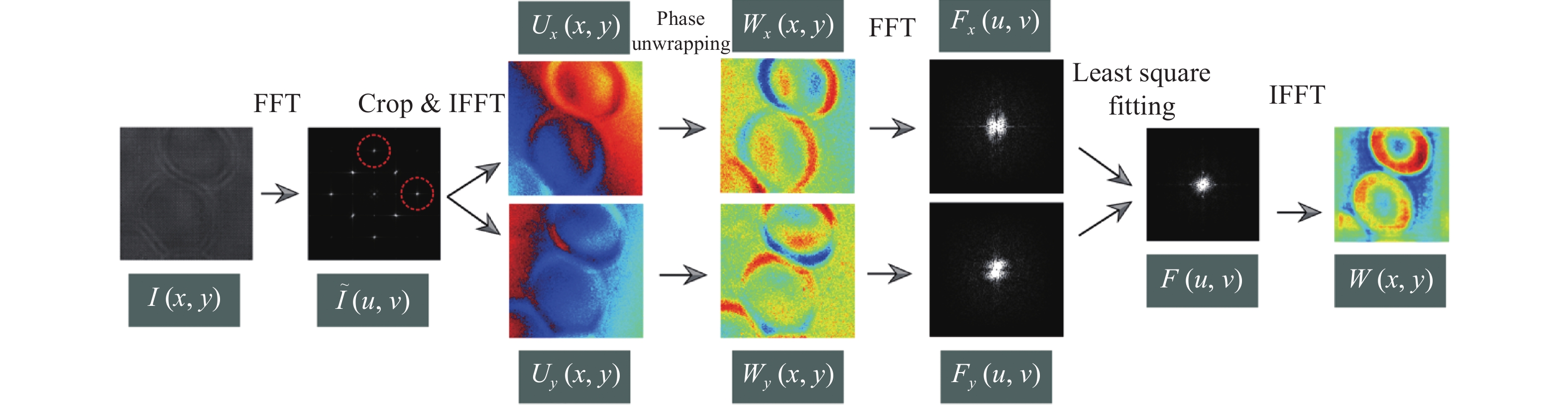

Fig.2. LeAST Square Wavefront Reconstruction a partir de interferograma de cisalhamento lateral de quatro ondas

OFis4Sensor de frente de onda tornou -se uma ferramenta poderosa e amplamente usada em pesquisa e indústria científica devido a suas vantagens, como estrutura compacta, forte estabilidade, alta resolução temporal e boa compatibilidade com os sistemas de microscopia existentes. Inicialmente, esse sensor foi usado principalmente para tarefas de detecção em oficinas ópticas tradicionais, incluindo avaliação da qualidade dos componentes ópticos, análise de feixe de laser e correção adaptativa do sistema óptico. Posteriormente, seus cenários de aplicação se expandiram gradualmente para vários campos de ponta, como imagens biomédicas, posicionamento de nanopartículas, caracterização da metassuperfície e medição do gradiente de temperatura.

O projeto mecânico compacto doFis4Sensor de frente de onda Permite ser facilmente integrado em várias plataformas de microscopia existentes, enquanto sua excelente robustez garante que a alta precisão da medição interferométrica ainda possa ser mantida mesmo em ambientes de vibração fortes. Melando, o dispositivo suporta medições de exposição única, que podem efetivamente capturar processos dinâmicos de alta velocidade e ser adequado às necessidades de observação em tempo real. Na pesquisa biomédica, o FIS4 alcançou com sucesso imagens de várias células vivas, sem rótulos, de alta resolução, como COS-7, HT1080, RPE, CHO, células HEK e neurônios, fornecendo uma ferramenta importante para a pesquisa de dinâmica celular.

Além disso, oFis4Sensor de frente de onda também é amplamente utilizado na imagem de retardo de fase, revelando tecidos biológicos anisotrópicos e estruturas subcelulares, como fibras de colágeno e citoesqueletos, através de imagens de alto contraste. Essa tecnologia é estendida ainda mais para a imagem de fase em bandas de raio-X, infravermelho médio (MWIR) e infravermelho de onda longa (LWIR), mostrando seu amplo potencial em aplicações interdisciplinares. Recentemente, o FIS4 também tem sido amplamente utilizado nos estudos de caracterização de metasurfaces e materiais bimensionais, que demonstram totalmente seus valores práticos e práticos e práticas práticas e bidimensionais.
