Especialmente desenvolvido para análise de frente de onda em cenários industriais, de defesa e de pesquisa científica de alta velocidade, como tiros voadores e campos de fluxo, possui uma resolução ultra-alta de 420×420 (176400) pontos de fase, uma resposta de amplo espectro de 400-1100nm, e 107 quadros de amostragem de alta velocidade, fornecendo uma ferramenta ideal de medição de detecção de frente de onda para detecção de rugosidade de superfície de wafer, medição de micromorfologia de substrato de vidro e à base de silício, aerodinâmica óptica, campo de fluxo de alta velocidade, medição de densidade de plasma de gás, etc.

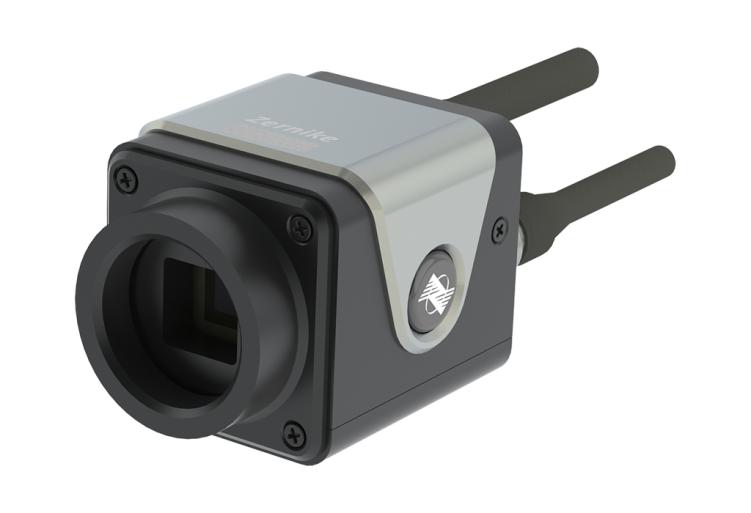

FIS4-HS ultra-alta velocidadesensor de interferência de quatro ondascombina a tecnologia patenteada de difração de quatro ondas codificadas aleatoriamente com uma câmera de alta velocidade e interfere na posição do plano da imagem traseira. Possui baixos requisitos de coerência da fonte de luz e não requer mudança de fase. Sistemas de imagem comuns podem realizar medições de interferência. Possui resistência à vibração ultra-alta, estabilidade ultra-alta e geração de imagens em velocidade ultra-alta. Ele pode atingir medições de precisão de nível nm sem isolamento de vibração.
Principais características
◆ Resolução ultra-alta de 420×420 (176400) pontos de fase
◆ Taxa de quadros de amostragem de até 107 fps
◆ Autointerferência de luz de caminho único, sem necessidade de luz de referência
◆ Banda de amplo espectro de 400 nm ~ 1100 nm
◆ Resolução de alta fase RMS de 2 nm
◆ Resistência à vibração extremamente forte, sem necessidade de isolamento óptico de vibração
◆ Construção de caminho óptico simples e rápida, como imagem
◆ Suporte para feixe colimado, grande feixe convergente NA
Aplicação do produto
Detecção de rugosidade de superfície de wafer, medição de micromorfologia de substrato de vidro à base de silício, óptica aerodinâmica, campo de fluxo de alta velocidade, medição de densidade de plasma de gás.
