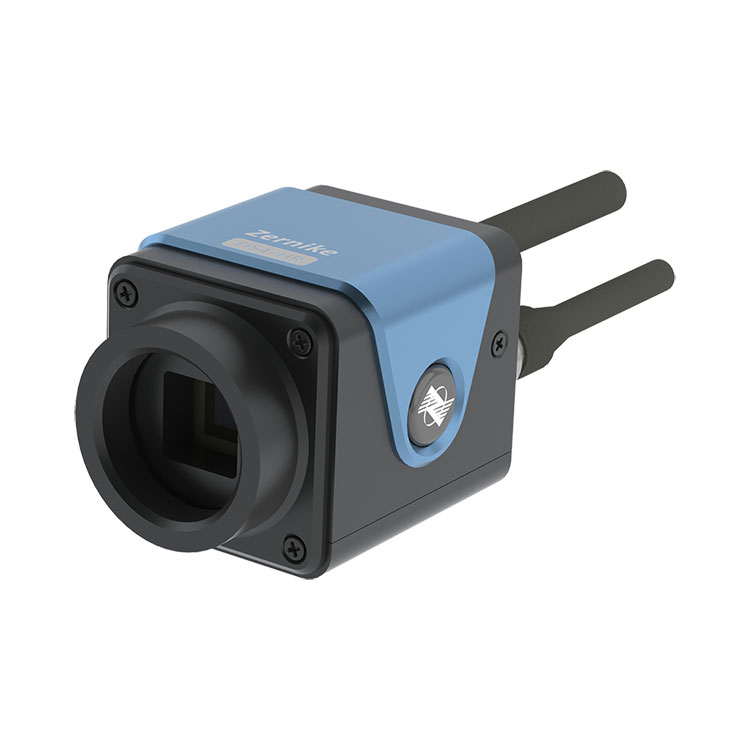

O sensor interferométrico de quatro ondas de alta resolução é uma ferramenta de medição interferométrica altamente eficiente, adaptada especificamente para aplicações industriais, pesquisa científica e setores de defesa nacional.
Com seu excelente desempenho, este sensor oferece alta resolução de 300×300 (90.000) pontos de fase e uma ampla faixa de resposta espectral de 400-1100nm, garantindo precisão e confiabilidade em vários cenários de medição óptica.
Suas características técnicas exclusivas incluem o uso de tecnologia patenteada de difração de quatro ondas codificadas aleatoriamente, que permite ao sensor alcançar auto-interferência em uma única frente de onda medida e produzir interferência na posição do plano de imagem traseira, sem a necessidade de mudanças de fase complexas. técnicas.
Além disso, o sensor da BOJIONG é capaz de exibir resultados 3D em resolução total a 10 quadros por segundo em tempo real, adequado para detecção de frente de onda de feixe de laser, sistemas ópticos adaptativos, calibração de sistema óptico, inspeção de janela óptica, bem como medições de plano óptico e formas esféricas, incluindo rugosidade superficial e detecção de microperfis.
Com sua operação fácil, resistência à vibração ultra-alta e estabilidade, este sensor da BOJIONG fornece uma solução ideal de medição de detecção de frente de onda, alcançando medições de precisão de nível nanométrico sem a necessidade de isolamento de vibração, melhorando significativamente a eficiência e a precisão da medição.
Faixa de comprimento de onda |
400nm~1100nm |
Tamanho alvo |
7,07 mm × 7,07 mm |
Resolução espacial |
23,6μm |
Pixel da imagem |
2048×2048 |
Resolução de saída de fase |
300×300(90000 pixels) |
Resolução de fase |
<2nmRMS |
Precisão absoluta |
10nmRMS |
Faixa dinâmica |
110μm(150lm) |
Taxa de amostragem |
24 fps |
Velocidade de processamento em tempo real |
10 Hz (em resolução total) |
Tipo de interface |
CORTAR |
Dimensão |
56,5 mm × 43 mm × 41,5 mm |
Peso |
cerca de 120g |
◆Obtenha uma construção de caminho de luz de interferência simples e rápida
◆ Suporta feixes colimados e grandes feixes convergentes NA
◆Alta resolução de 300×300 (90000) pontos de fase
◆Autointerferência de luz de canal único, sem necessidade de espelho de referência
◆ Banda de amplo espectro de 400nm ~ 1100nm
◆2nm RMS de alta resolução de fase
◆ resistência à vibração ultra-alta, sem necessidade de isolamento óptico de vibração
Este sensor interferométrico de quatro ondas de alta resolução BOJIONG usado na detecção de frente de onda de feixe de laser, óptica adaptativa, medição de formato de superfície, calibração de sistema óptico, detecção de janela óptica, plano óptico, medição de formato de superfície esférica, detecção de rugosidade de superfície
detecção de frente de onda por feixe de laser |
Medição óptica da forma da superfície plana |
Medição de formato de superfície esférica óptica |
Medição de aberração de sistemas ópticos |
Detecção óptica de peças de janela |
Medição da distribuição da rede dentro do material |
Óptica adaptativa - resposta de detecção de frente de onda no modo Zernike |
|
Sensor interferométrico de quatro ondas de alta resolução BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e desempenho antivibração e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros.
Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.
Parâmetros técnicos FIS4 de cada série de produtos |
||||||
|
|
|
|
|
|
|
produtos |
FIS4-UV |
FIS4-RH |
RELÓGIO FIS4 |
FIS4-HS |
Célula FIS4 |
FIS4-NIR |
Faixa de comprimento de onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900 ~ 1200 nm |
Tamanho alvo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Resolução espacial |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Pixel da imagem |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolução de saída de fase |
512×512 (262144 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
420×420(176400 pixels) |
300×300(90000 pixels) |
512×512(262144 pixels) |
Resolução de fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisão absoluta |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Faixa dinâmica |
90μm (256min) |
110μm (150min) |
162μm (256min) |
132μm (210min) |
110μm (150min) |
270μm (256min) |
Taxa de amostragem |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Velocidade de processamento em tempo real |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) Suporta processamento em lote atrasado |
10Hz (Resolução total) |
10Hz (Resolução total) |
Tipo de interface |
USB3.0 |
CORTAR |
USB3.0 |
CORTAR |
CORTAR |
USB3.0 |
Interface externa |
- |
- |
- |
- |
Porta C |
- |
Tamanho mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
cerca de 240g |
cerca de 120g |
cerca de 240g |
cerca de 120g |
cerca de 120g |
cerca de 240g |
