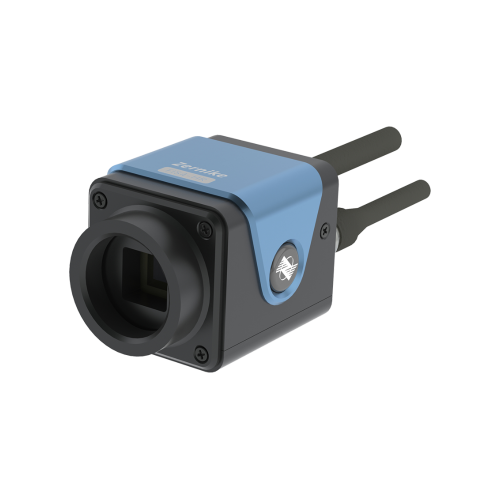

FLS4 Sensor de frente de onda de alta resolução 400-1100nm

FIS4 Sensor de frente de onda de alta resolução 400-1100nm

O bojiongSensor Fis4 HR-W Wavefront 400-1100nmpossui pontos de detecção de fase de alta resolução de 300x300 e um núcleo computacional de alto desempenho (com precisão de medição de até 2Nm RMS), fornecendo dados de frente para ondas em tempo real com resolução total a 10 quadros por segundo. Seu revolucionário design de interferometria de caminho comum garante operação estável, mesmo em ambientes de vibração de alta vibração, sem a necessidade de isolamento de vibração. Seu algoritmo de grade codificado aleatoriamente desenvolvido no mercado interno e um poderoso algoritmo de reconstrução garante excelente resistência à interferência, desempenho preciso da medição e ampla aplicabilidade industrial.

BojiongSensor de frente de onda FIS4-HR-W 400-1100nm Introdução

O bojiongFIS4 Sensor de frente de onda de alta resolução 400-1100nmé o mais recente produto de inspeção óptica de alta precisão da nossa empresa. Ele está em conformidade com os padrões de certificação ISO 9001 e China National Institute of Metrology (NIM) e vem com uma garantia de um ano. OSensor Fis4-HR-W WavefrontUtiliza interferometria de caminho comum e um algoritmo de reconstrução de frente para ondas em tempo real, eliminando a necessidade de mudança de fase e oferecendo resistência de vibração excepcional. Projetado para atender aos requisitos de pesquisa científica mais rigorosos e inspeção industrial, oferece operação plug-and-play e manutenção simples.

BojiongSensor de frente de onda FIS4-HR-W 400-1100nm Parâmetro (especificação)

BojiongSensor de frente de onda FIS4-HR-W 400-1100nm Recurso e aplicação

 Desde 2006, a equipe do professor Yang Yongying da Universidade de Zhejiang lançou o amplo espectroSensores de frente de onda da série FIS4Após 17 anos de pesquisa e desenvolvimento, usando o design de path comum e algoritmos de reconstrução em tempo real.

· Detecção em tempo real dos dados de frente de onda é possível sem a necessidade de uma vibração

Plataforma de isolamento.

· A sensibilidade pode atingir o 2nm RMS.

· O design do caminho óptico único elimina a necessidade de luz de referência, permitindo a operação plug-and-play.

· O tamanho é apenas do tamanho de um punho.

EsseFIS4 Sensor de frente de onda de alta resolução 400-1100nmfoi projetado para interferometria conveniente na indústria, pesquisa científica e defesa nacional. With a high resolution of 300×300 (90,000) phase points, a wide spectral response from 400 to 1100 nm, and 10 frames of real-time 3D display at full resolution, it provides an ideal wavefront sensing measurement tool for applications such as beam wavefront measurement, adaptive optics, optical system calibration, optical window inspection, optical flat and spherical surface shape measurement, surface roughness, and surface micro-profile Inspeção.

BojiongSensor de frente de onda FIS4-HR-W 400-1100nm Aplicativo

BojiongSensor de frente de onda FIS4-HR-W 400-1100nm  Detalhes

OFIS4 Sensor de frente de onda de alta resolução 400-1100nmUtiliza a tecnologia de difração de ondas de quatro ondas com código aleatório patenteado para obter auto-interferência de uma única frente de onda medida, gerando interferência no plano da imagem traseira. Requer coerência mínima da fonte de luz e elimina a necessidade de mudança de fase, permitindo medições interferométricas usando sistemas de imagem padrão. OSensor Fis4-HR-W Wavefront Oferece resistência e estabilidade de vibração excepcionais, alcançando precisão no nível de nanômetros sem a necessidade de isolamento de vibração. Comparado aos sensores Hartmann da matriz dos microlenos, ele possui mais pontos de fase de alta resolução, uma faixa de comprimento de onda mais ampla, uma faixa dinâmica maior e uma taxa de desempenho de preço superior.

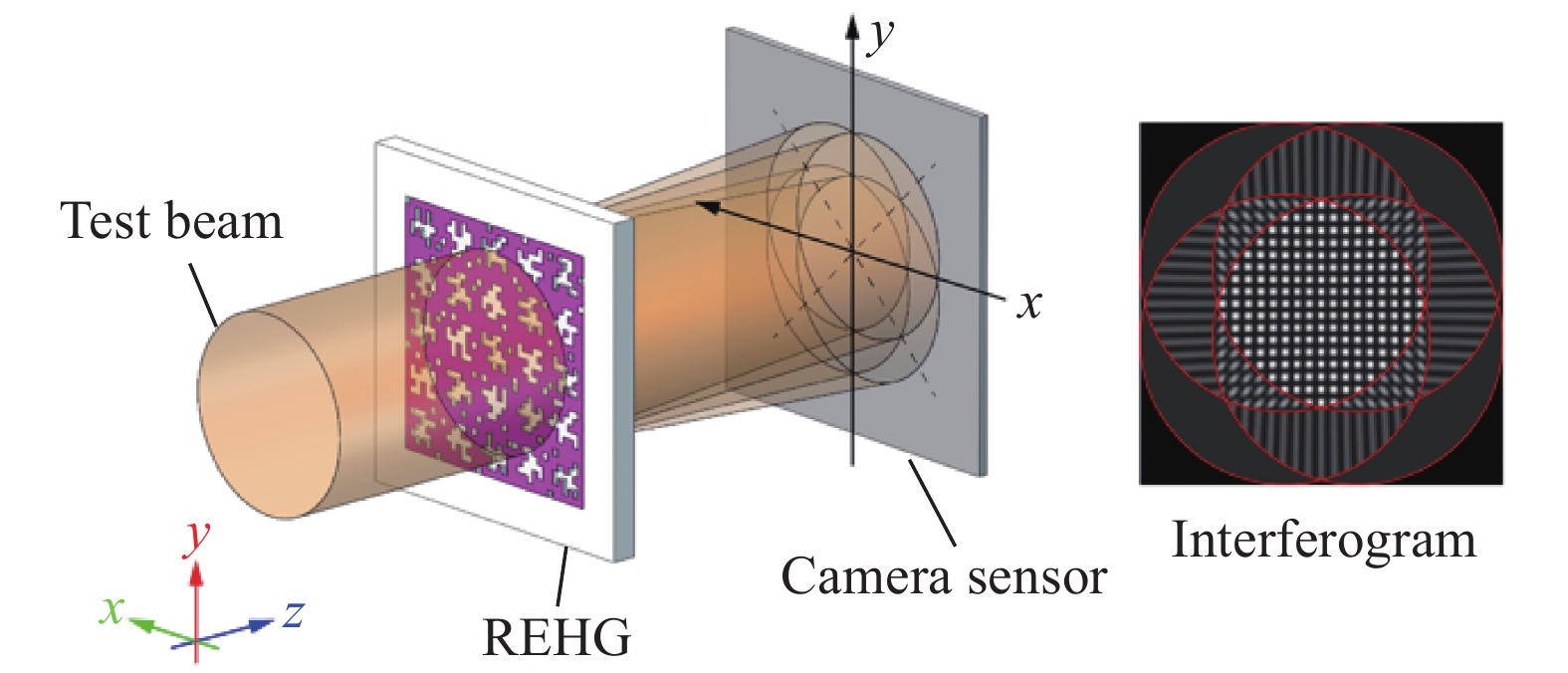

Fig.1. Princípio de imagem da fase com base na interferência de cisalhamento lateral de quatro ondas usando grade híbrida de codificação aleatória (REHG)

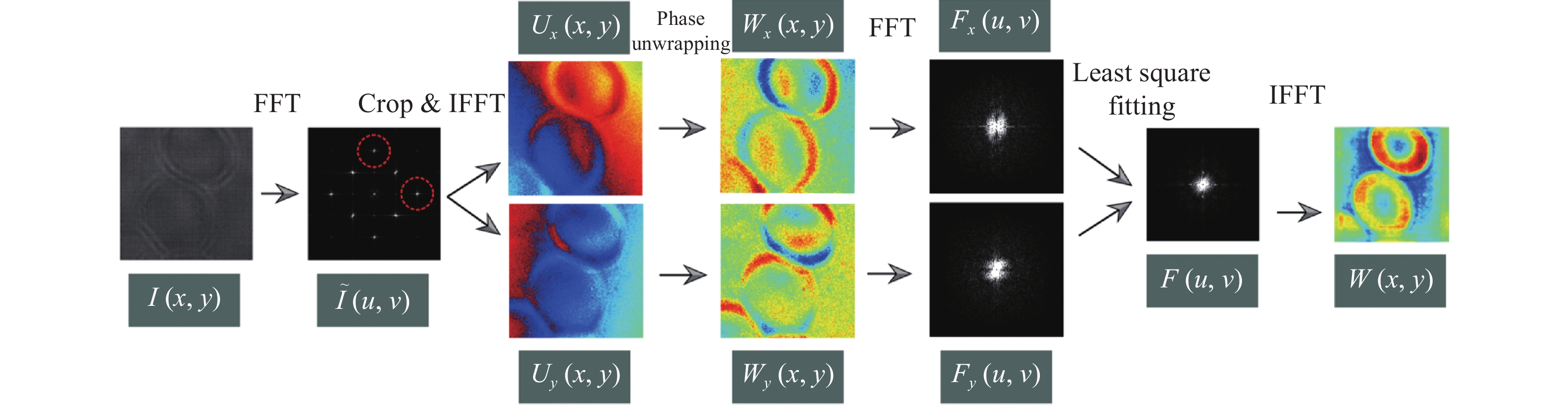

Fig.2. LeAST Square Wavefront Reconstruction a partir de interferograma de cisalhamento lateral de quatro ondas

OSensor de frente de onda FIS4, devido a suas vantagens únicas, como compactação, robustez, alta resolução temporal e compatibilidade com os sistemas de microscopia existentes, tornou -se uma ferramenta poderosa e versátil, com uma ampla gama de aplicações em pesquisa e indústria. Utilizado inicialmente para inspeção tradicional de piso de loja óptica, incluindo testes de componentes ópticos, avaliação de feixe a laser e óptica adaptativa, suas aplicações se expandiram para incluir imagens biomédicas, posicionamento de nanopartículas, caracterização metasurface e caracterização de gradiente de temperatura.

OSensor de frente para ondas do FIS4O design compacto facilita a integração nos sistemas de microscopia existentes, enquanto sua robustez é demonstrada por sua capacidade de manter sensibilidade interferométrica precisa, mesmo em ambientes de alta vibração. Além disso, o sensor de frente de onda do FIS4 é capaz de medições de tiro único, permitindo a captura de processos dinâmicos rápidos. Em pesquisa biomédica, oSensor de frente de onda FIS4foi usado para imagens em tempo real de alta resolução, sem rótulos, de uma variedade de células vivas, como COS-7, células HT1080, células RPE, células CHO, células HEK e neurônios.

OSensor de frente de onda FIS4também foi usado para imagens de atraso de fase, fornecendo forte contraste para visualizar o tecido anisotrópico e estruturas subcelulares, como fibras de colágeno e citoesqueleto. Essa tecnologia também foi estendida para a imagem de fase nas regiões infravermelhas de raios-X, de comprimento de onda intermediário (MWIR) e infravermelho de comprimento de onda longo (LWIR), demonstrando ainda mais seu potencial para aplicações interdisciplinares. Além disso, pesquisas recentes usando oSensor de frente de onda FIS4Aplicou extensivamente a tecnologia de detecção de frente de onda à caracterização de metasurfaces e materiais bidimensionais, demonstrando seus diversos usos e valor potencial na ciência óptica e de materiais.
