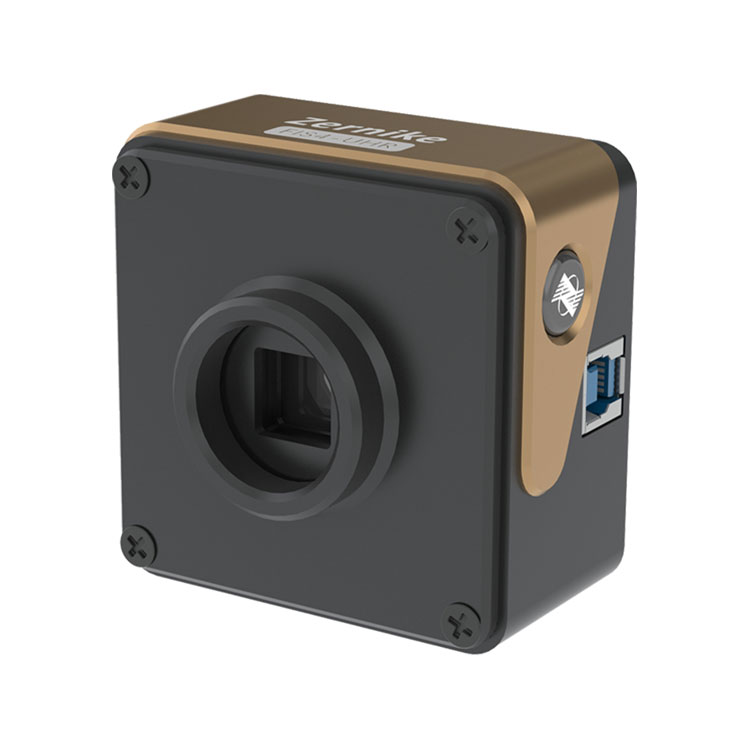

O Sensor Wavefront de Ultra Alta Resolução, com sua resolução ultra-alta de 512×512, atinge precisão de nível nanométrico nos dados, garantindo cobertura abrangente para análises detalhadas. Sua ampla faixa de resposta espectral de 400 a 1100 nanômetros o torna adequado para diversas fontes de luz. Além disso, oferece exibição de resultados 3D de resolução total em tempo real a uma taxa de 10 quadros por segundo, proporcionando uma visão dinâmica e imediata dos dados da frente de onda. Isso o torna uma solução abrangente para necessidades de detecção e medição de frentes de onda.
|
Nome do Produto |
Sensor Wavefront de ultra alta resolução |
|
Faixa de comprimento de onda |
400nm~1100nm |
|
Tamanho alvo |
7,07 mm × 7,07 mm |
|
Resolução espacial |
23,6μm |
|
Resolução de amostragem |
2048×2048 |
|
Resolução de fase |
300×300（90000 pixels） |
|
Precisão absoluta |
<2nmRMS |
|
Faixa dinâmica |
10nmRMS |
|
Taxa de amostragem |
110μm（150lm） |
|
Velocidade de processamento em tempo real |
24 fps |
|
Tipo de interface |
10 Hz (em resolução total) |
|
Dimensão |
CORTAR |
|
Peso |
56,5 mm × 43 mm × 41,5 mm |
|
Faixa de comprimento de onda |
cerca de 120g |
◆Resolução ultra-alta de 512×512 (262144) pontos de fase
◆Autointerferência de luz de canal único, sem necessidade de luz de referência
◆ Assim como a imagem, construção de caminho óptico fácil e rápida
◆ Banda de amplo espectro de 400nm ~ 1100nm
◆2nm RMS de alta resolução de fase
◆ resistência à vibração ultra-alta, sem necessidade de isolamento óptico de vibração
◆ Suporta feixes colimados e grandes feixes convergentes NA
Este sensor de frente de onda de ultra alta resolução BOJIONG é usado na detecção de frente de onda de feixe de laser, óptica adaptativa, medição de formato de superfície, calibração de sistema óptico, detecção de janela óptica, plano óptico, medição de formato de superfície esférica, detecção de rugosidade de superfície.
|
detecção de frente de onda por feixe de laser |
Medição óptica da forma da superfície plana |
|
Medição de formato de superfície esférica óptica |
Medição de aberração de sistemas ópticos |
|
Detecção óptica de peças de janela |
Medição da distribuição da rede dentro do material |
|
Óptica adaptativa - resposta de detecção de frente de onda no modo Zernike |
|
Detalhes do sensor Wavefront de ultra alta resolução BOJIONG
Sensor Wavefront de ultra alta resolução desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e desempenho antivibração , e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros. Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.
|
Parâmetros técnicos FIS4 de cada série de produtos |
||||||
|
|
|
|
|
|
|
|
|
produtos |
FIS4-UV |
FIS4-RH |
RELÓGIO FIS4 |
FIS4-HS |
Célula FIS4 |
FIS4-NIR |
|
Faixa de comprimento de onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900 ~ 1200 nm |
|
Tamanho alvo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Resolução espacial |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
|
Pixel da imagem |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Resolução de saída de fase |
512×512 （262144 pixels） |
300×300（90000 pixels） |
512×512（262144 pixels） |
420×420（176400 pixels） |
300×300（90000 pixels） |
512×512（262144 pixels） |
|
Resolução de fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
|
Precisão absoluta |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Faixa dinâmica |
90μm （256min） |
110μm （150min） |
162μm （256min） |
132μm （210min） |
110μm （150min） |
270μm （256min） |
|
Taxa de amostragem |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Velocidade de processamento em tempo real |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) |
10Hz (Resolução total) Suporta processamento em lote atrasado |
10Hz (Resolução total) |
10Hz (Resolução total) |
|
Tipo de interface |
USB3.0 |
CORTAR |
USB3.0 |
CORTAR |
CORTAR |
USB3.0 |
|
Interface externa |
- |
- |
- |
- |
Porta C |
- |
|
Tamanho mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
peso |
cerca de 240g |
cerca de 120g |
cerca de 240g |
cerca de 120g |
cerca de 120g |
cerca de 240g |
