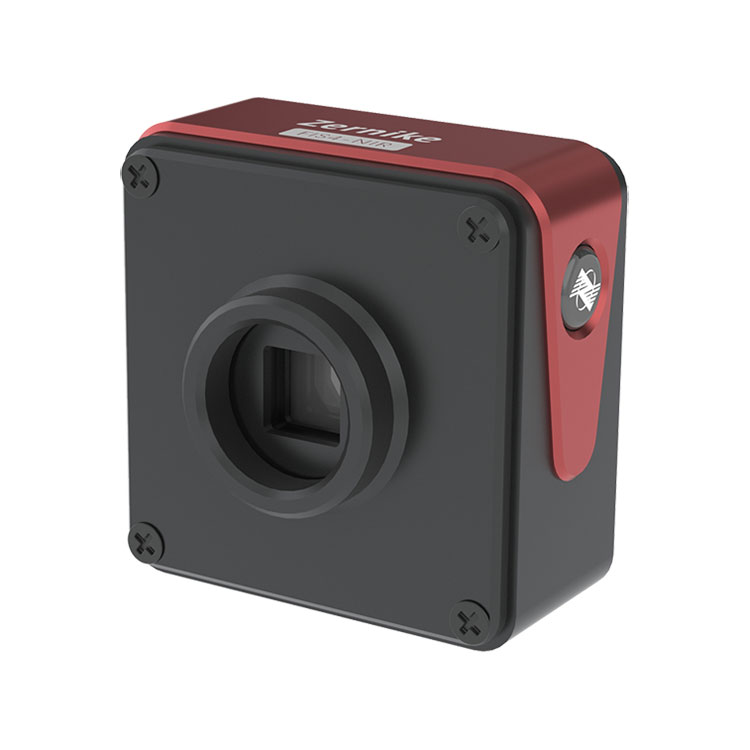

Sensor de frente de onda infravermelho próximo

O sensor de frente de onda infravermelho próximo, especializado em medições de frente de onda de alta precisão na faixa de comprimento de onda de 900 nanômetros a 1.200 nanômetros, fornece aos clientes soluções precisas para medição e análise de desempenho óptico, contribuindo para o aprimoramento da qualidade do produto e da eficiência da produção. Nos últimos anos, temos expandido as nossas capacidades de produção, fortalecendo a nossa experiência técnica e estabelecendo uma sólida estrutura operacional corporativa. Esperamos sinceramente a oportunidade de colaborar com você em um futuro próximo.

Enviar consulta

Descrição do produto

O sensor Wavefront de infravermelho próximo com uma faixa dinâmica impressionante de até 270 μm. Possui excepcional resistência e estabilidade à vibração, permitindo medições de precisão em nível nanométrico sem a necessidade de isolamento de vibração. Este instrumento é adequado para medir a distribuição da rede interna de materiais, bem como medições de frente de onda para metassuperfícies e hiperlentes. Sempre aderiremos ao princípio de "qualidade em primeiro lugar, cliente em primeiro lugar" e convidamos cordialmente os clientes a nos visitar para consulta.

Especificação do item:

Nome do Produto	Sensor de frente de onda infravermelho próximo
Faixa de comprimento de onda	900nm~1200nm
Tamanho alvo	13,3 mm × 13,3 mm
Resolução espacial	26μm
Resolução de amostragem	512×512（262144 pixels）
Resolução de fase	<2nmRMS
Precisão absoluta	15nmRMS
Faixa dinâmica	270μm（256min）
Taxa de amostragem	45 fps
Velocidade de processamento em tempo real	10 Hz (resolução total)
Tipo de interface	USB3.0
Dimensão	70 mm × 46,5 mm × 68,5 mm
Peso	cerca de 240g

Recurso do sensor de frente de onda infravermelho próximo BOJIONG

◆Grande faixa dinâmica de até 270μm

◆2nm RMS de alta resolução de fase

◆Resolução ultra-alta de 512×512 (262144) pontos de fase

◆Autointerferência de luz de canal único, sem necessidade de luz de referência

◆ Banda de amplo espectro de 900nm ~ 1200nm

◆Desempenho antivibração extremamente forte, sem necessidade de isolamento óptico de vibração

◆ Assim como a imagem, construção de caminho óptico fácil e rápida

◆ Suporta feixes colimados e grandes feixes convergentes NA

Aplicação do sensor de frente de onda infravermelho próximo BOJIONG

Este sensor de frente de onda infravermelho próximo BOJIONG usado em medição de aberração de sistema óptico, calibração de sistema óptico, medição de distribuição de rede interna de material, hipersuperfície, medição de frente de onda de hiperlente

Exemplo de medição de aberração de sistema óptico

Medição de amostra da distribuição de rede dentro de um material

Exemplos de medição de calibração de sistema óptico

Exemplo de medição de frente de onda de metassuperfície

Exemplo de medição de frente de onda de hiperlente

Detalhes do sensor Wavefront de infravermelho próximo BOJIONG

Sensor de frente de onda infravermelho próximo BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e anti- desempenho de vibração e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros. Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.

Parâmetros técnicos FIS4 de cada série de produtos

produtos	FIS4-UV	FIS4-RH	RELÓGIO FIS4	FIS4-HS	Célula FIS4	FIS4-NIR
Faixa de comprimento de onda	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900 ~ 1200 nm
Tamanho alvo mm²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Resolução espacial	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel da imagem	-	2048×2048	-	-	2048×2048	-
Resolução de saída de fase	512×512 （262144 pixels）	300×300（90000 pixels）	512×512（262144 pixels）	420×420（176400 pixels）	300×300（90000 pixels）	512×512（262144 pixels）
Resolução de fase	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
Precisão absoluta	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Faixa dinâmica	90μm （256min）	110μm （150min）	162μm （256min）	132μm （210min）	110μm （150min）	270μm （256min）
Taxa de amostragem	32 fps	24 fps	45 fps	107 fps	24 fps	45 fps
Velocidade de processamento em tempo real	10Hz (Resolução total)	10Hz (Resolução total)	10Hz (Resolução total)	10Hz (Resolução total) Suporta processamento em lote atrasado	10Hz (Resolução total)	10Hz (Resolução total)
Tipo de interface	USB3.0	CORTAR	USB3.0	CORTAR	CORTAR	USB3.0
Interface externa	-	-	-	-	Porta C	-
Tamanho mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
peso	cerca de 240g	cerca de 120g	cerca de 240g	cerca de 120g	cerca de 120g	cerca de 240g
