Sensor de frente de onda de alta resolução

No campo da detecção óptica, a BOJIONG Optoelectronics desenvolveu o sensor Wavefront de alta resolução, estabelecendo o padrão da indústria. Como fabricante e fornecedor líder de analisadores de frente de onda de alta resolução na China, possuímos não apenas profundo conhecimento profissional, mas também um compromisso em fornecer precisão e confiabilidade máximas. Convidamos clientes de todo o mundo a se juntarem a nós na exploração de novas fronteiras na detecção óptica. Com nossa tecnologia de sensor de frente de onda de alta resolução, ajudaremos seus produtos a alcançar novos patamares de precisão e desempenho, alcançando um desenvolvimento vantajoso para ambas as partes.

Enviar consulta

Descrição do produto

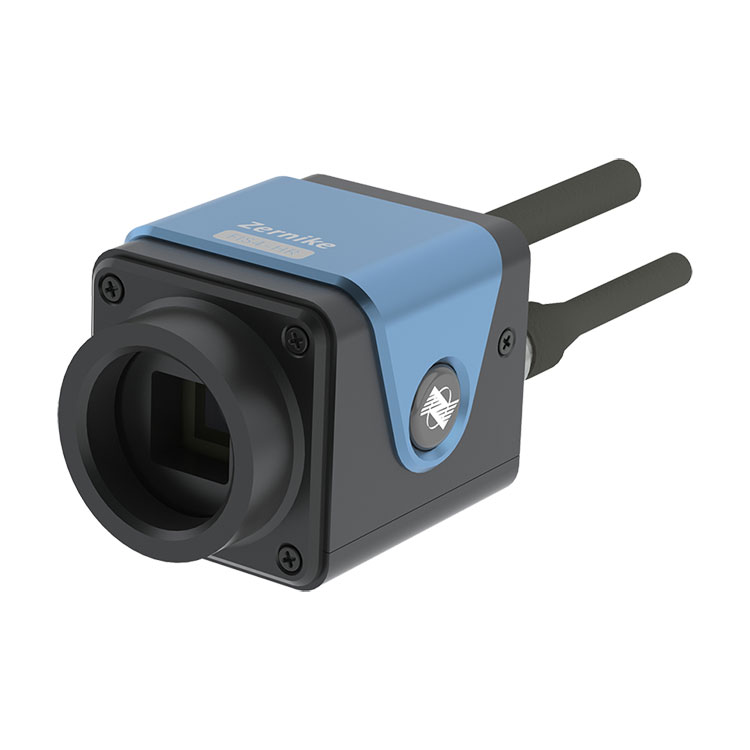

O sensor Wavefront de alta resolução, que exibe 10 quadros de resultados 3D de resolução total em tempo real, possui uma alta resolução de 300×300 (90.000) pontos de fase e uma ampla resposta espectral variando de 400-1100nm. É adequado para aplicações como detecção de frente de onda de feixe de laser, óptica adaptativa, calibração de sistema óptico, inspeção de janela óptica, medição do formato de superfícies planas ópticas, medição de formato de superfície esférica, rugosidade de superfície e detecção de microperfil de superfície, fornecendo um ideal ferramenta para detecção e medição de frente de onda.

Especificação do item:

Nome do Produto	Sensor Wavefront de alta resolução
Faixa de comprimento de onda	400nm~1100nm
Tamanho alvo	7,07 mm × 7,07 mm
Resolução espacial	23,6μm
Pixel da imagem	2048×2048
Resolução de saída de fase	300×300（90000 pixels）
Resolução de fase	<2nmRMS
Precisão absoluta	10nmRMS
Faixa dinâmica	110μm（150lm）
Taxa de amostragem	24 fps
Velocidade de processamento em tempo real	10 Hz (em resolução total)
Tipo de interface	CORTAR
Dimensão	56,5 mm × 43 mm × 41,5 mm
Peso	cerca de 120g

Recurso do sensor Wavefront de alta resolução BOJIONG

◆ Suporta feixes colimados e grandes feixes convergentes NA

◆Alta resolução de 300×300 (90.000) pontos de fase

◆Autointerferência de luz de canal único, sem necessidade de espelho de referência

◆ Banda de amplo espectro de 400nm ~ 1100nm

◆2nm RMS de alta resolução de fase

◆resistência à vibração ultra-alta, sem necessidade de isolamento óptico de vibração

◆Obtenha uma construção de caminho de luz de interferência simples e rápida

Aplicação do sensor Wavefront de alta resolução BOJIONG

Este sensor de frente de onda de alta resolução BOJIONG usado na detecção de frente de onda de feixe de laser, óptica adaptativa, medição de formato de superfície, calibração de sistema óptico, detecção de janela óptica, plano óptico, medição de formato de superfície esférica, detecção de rugosidade de superfície

detecção de frente de onda por feixe de laser

Medição óptica da forma da superfície plana

Medição de formato de superfície esférica óptica

Medição de aberração de sistemas ópticos

Detecção óptica de peças de janela

Medição da distribuição da rede dentro do material

Óptica adaptativa - resposta de detecção de frente de onda no modo Zernike

Detalhes do sensor Wavefront de alta resolução BOJIONG

Sensor Wavefront de alta resolução BOJIONGH desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e antivibração desempenho e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros. Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.

Parâmetros técnicos FIS4 de cada série de produtos

produtos	FIS4-UV	FIS4-RH	RELÓGIO FIS4	FIS4-HS	Célula FIS4	FIS4-NIR
Faixa de comprimento de onda	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900 ~ 1200 nm
Tamanho alvo mm²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Resolução espacial	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel da imagem	-	2048×2048	-	-	2048×2048	-
Resolução de saída de fase	512×512 （262144 pixels）	300×300（90000 pixels）	512×512（262144 pixels）	420×420（176400 pixels）	300×300（90000 pixels）	512×512（262144 pixels）
Resolução de fase	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
Precisão absoluta	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Faixa dinâmica	90μm （256min）	110μm （150min）	162μm （256min）	132μm （210min）	110μm （150min）	270μm （256min）
Taxa de amostragem	32 fps	24 fps	45 fps	107 fps	24 fps	45 fps
Velocidade de processamento em tempo real	10Hz (Resolução total)	10Hz (Resolução total)	10Hz (Resolução total)	10Hz (Resolução total) Suporta processamento em lote atrasado	10Hz (Resolução total)	10Hz (Resolução total)
Tipo de interface	USB3.0	CORTAR	USB3.0	CORTAR	CORTAR	USB3.0
Interface externa	-	-	-	-	Porta C	-
Tamanho mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
peso	cerca de 240g	cerca de 120g	cerca de 240g	cerca de 120g	cerca de 120g	cerca de 240g
