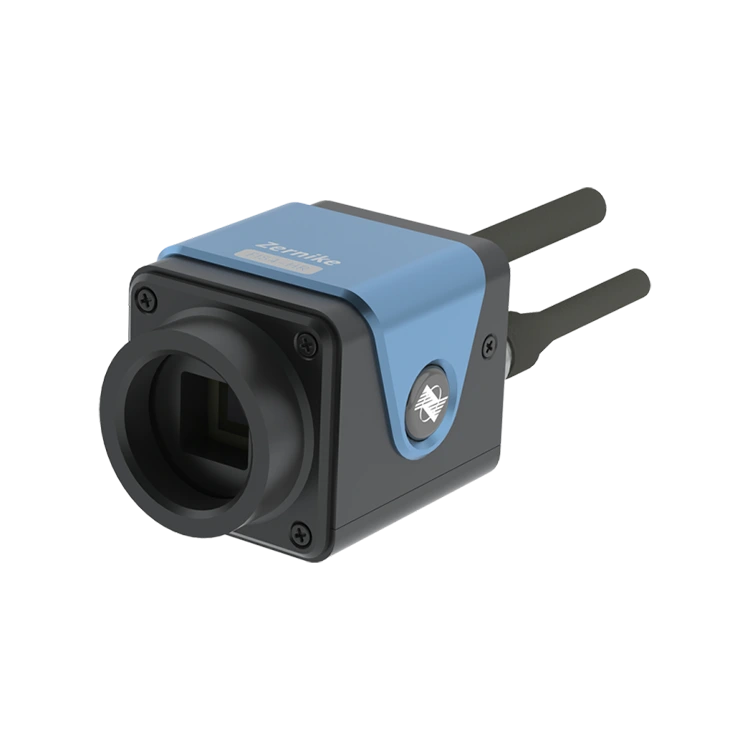

Detector Fis4 HR-W Wavefront

Apresentando o detector Bojiong Fis4 HR-W Wavefront, uma ferramenta de medição interferométrica altamente eficiente criada meticulosamente para aplicações de nível industrial, pesquisa científica de ponta e setor de segurança nacional. Com seu desempenho excepcional, esse sensor fornece aos usuários recursos sem precedentes de detecção de frente de onda, capacitando usuários de vários setores para obter avanços no campo da medição de precisão.

Esse sensor Bojiong possui uma resolução surpreendentemente alta de até 300 × 300 (90.000) pontos de fase e uma ampla faixa de resposta espectral de 400-1100Nm, garantindo uma excelente precisão e confiabilidade em diversas aplicações de medição óptica. Sua vantagem tecnológica única está na adoção da tecnologia de difração de quatro ondas de codificação aleatória patenteada, que elimina a necessidade de operações complexas de mudança de fase. A auto-interferência da frente de onda pode ser alcançada em uma única medição, e os padrões de interferência são gerados diretamente na posição do plano da imagem traseira.

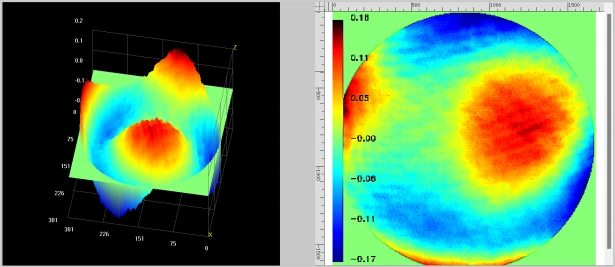

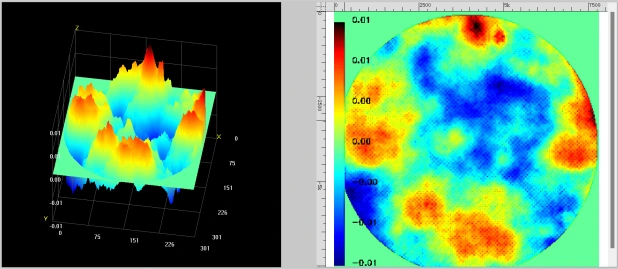

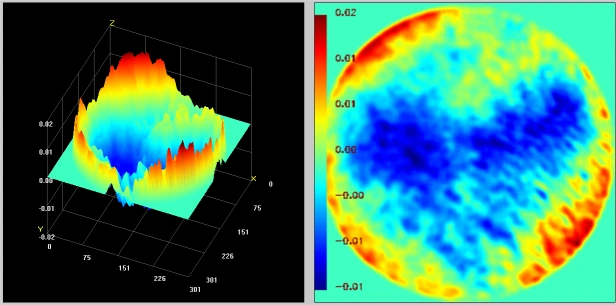

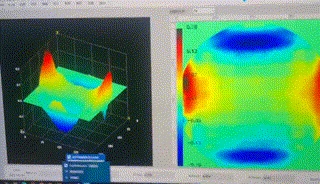

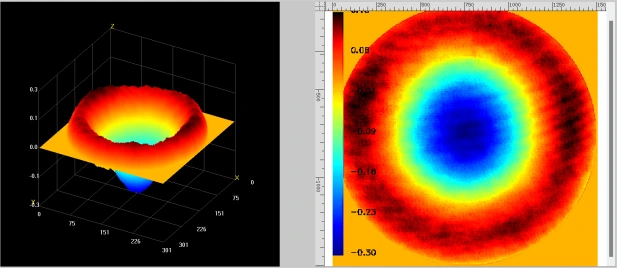

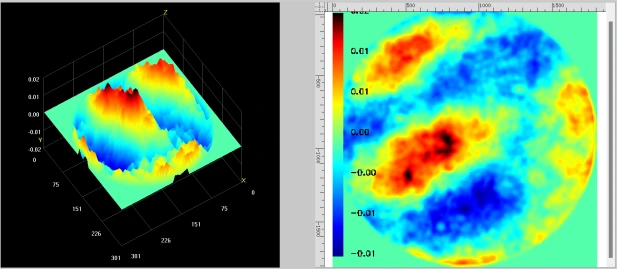

Ainda mais impressionante, o sensor Bojiong é capaz de exibir resultados de medição 3D em resolução total em tempo real, com uma taxa de quadros de até 10fps, apresentando instantaneamente a topografia tridimensional da frente de onda. Este sensor é perfeitamente adequado para detecção de frente de onda de feixe a laser, sistemas ópticos adaptativos, calibração do sistema óptico, inspeção de janela óptica e medição de plano óptico e formas esféricas. Além disso, pode detectar com precisão a rugosidade da superfície e os micro-perfis, tornando suas áreas de aplicação extremamente amplas.

O detector Bojiong Fis4 HR-W Wavefront é fácil de operar e possui resistência e estabilidade de vibração ultra-alta, fornecendo aos usuários uma solução ideal de medição de detecção de frente para frente de onda. Ele atinge as medições de precisão no nível dos nanômetros sem a necessidade de isolamento de vibração, melhorando significativamente a eficiência e a precisão da medição. Escolher Bojiong significa escolher um novo padrão para medição de frente para ondas eficiente, precisa e estável.

Especificação

Recurso

◆ 100% desenvolvido no mercado interno

◆ Auto-interferência leve de caminhos, nenhum espelho de referência é necessário

◆ Espectro amplo 400nm ~ 1100nm Band

◆ 2nm RMS High Fase Resolution

◆ Forte resistência à vibração, sem necessidade de isolamento de vibração óptica

◆ Construção de caminho de luz de interferência fácil e rápida

◆ suporta vigas colimadas e vigas convergentes grandes de NA

 Aplicativo

Este detector de frente para ondas HR-W de bojiong fis4 hr-w na detecção de frete de feixe a laser, óptica adaptativa, medição da forma da superfície, calibração do sistema óptico, detecção de janela óptica, plano óptico, medição de forma de superfície esférica, detecção de rugosidade da superfície

 Detalhes

O detector Bojiong Fis4 HR-W Wavefront foi desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang, Cingapura. O sensor é adequado para análise da qualidade do feixe de laser, detecção de campo de fluxo plasmático, medição em tempo real da distribuição do campo de fluxo de alta velocidade, avaliação da qualidade da imagem do sistema óptico, medição do perfil microscópico e imagem quantitativa de fase de células biológicas. É desenvolvido especialmente para medição interferométrica conveniente na indústria, pesquisa científica e defesa nacional. With high resolution of 300×300 (90,000) phase points, wide spectral response of 400-1100nm, and 10 frames of full-resolution real-time 3D result display, it provides an ideal wavefront sensing measurement tool for beam wavefront detection, adaptive optics, optical system calibration, optical window detection, optical plane surface shape, spherical surface shape measurement, surface roughness, and surface microscopic profile detection.

O FIS4 HR-W usa a tecnologia de difração de ondas de quatro ondas patenteadas para obter a auto-interferência de uma frente de onda medida de canal único, e a interferência ocorre na posição do plano da imagem traseira. Possui baixos requisitos para a coerência da fonte de luz, não requer mudança de fase e pode obter medição interferométrica usando um sistema de imagem comum. Possui resistência de vibração ultra-alta e estabilidade ultra-alta e pode obter medição de precisão no nível do NM sem isolamento de vibração. Comparado com o Sensor Hartmann Array Microlens, ele possui pontos de fase de alta resolução, uma faixa de banda adaptativa mais ampla, uma faixa dinâmica maior e melhor desempenho de custo.
