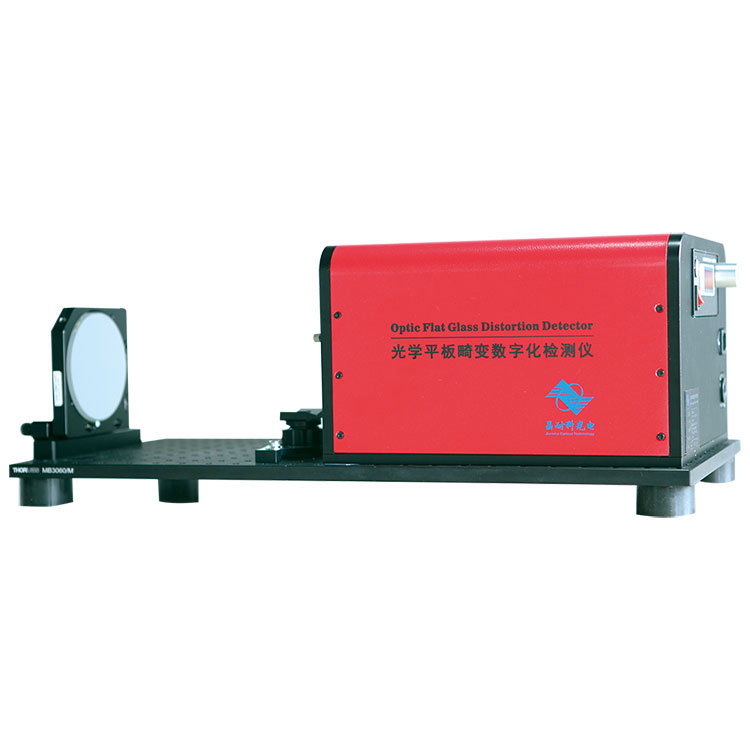

Detector de distorção de janela de tela plana

Ele pode medir peças de janela de pequeno porte e facilita a substituição das amostras de teste. O detector de distorção de janela de tela plana apresenta um interferômetro óptico de caminho comum de cisalhamento transversal de quatro frentes de onda com uma taxa de cisalhamento variável. O sistema interferômetro possui estrutura compacta e franjas de interferência estáveis. O sistema utiliza tecnologia de frente de onda autointerferente para detectar distorções em planos paralelos e frentes de onda transmitidas, tornando-o particularmente adequado para inspeção de qualidade no local na oficina. O equipamento oferece uma alta relação custo-desempenho.

Especificação do item:

Característica do detector de distorção de janela de tela plana BOJIONG

◆ Autointerferência de caminho comum - não é necessário plano de referência

◆Boa resistência à vibração, sem necessidade de plataformas de isolamento, pode ser aplicada para testes em ambientes comuns de oficina

◆Bom desempenho em tempo real, capaz de alcançar detecção dinâmica de dezenas de quadros

◆Boa relação custo-benefício, ajuste simples e estrutura compacta

 Aplicação do detector de distorção de janela de tela plana BOJIONG

O detector de distorção de janela de tela plana BOJIONG foi comparado com os resultados obtidos do interferômetro ZYGO GPI, que atualmente é comumente usado internacionalmente. Os valores médios de PV, RMS e POWER para o mesmo componente foram calculados após serem medidos separadamente em dois dispositivos, e os resultados foram consistentes. O equipamento foi aplicado no local da oficina.

◆Detecção de distorção de vidro plano em smartphones e janelas de monitoramento de alta definição

◆ Detecção de qualidade de feixe e detecção de frente de onda transitória

◆Pode ser usado para detecção de qualidade de imagem de sistema óptico de alta precisão

◆Imagem de microscopia de fase bioquantitativa

◆ Componentes ópticos de tela plana, substratos de safira, superfícies metálicas de precisão e outros formatos de superfície, bem como detecção de frente de onda de transmissão

◆Detecção de detecção óptica adaptativa de frente de onda e outros aspectos

Detalhes do detector de distorção de janela de tela plana BOJIONG

BOJIONG desenvolveu o detector de distorção de janela de tela plana com base na principal vantagem da autointerferência de caminho comum do sensor interferométrico de quatro ondas FIS4. Este dispositivo pode realizar a detecção em tempo real do formato da superfície de elementos ópticos planares dentro de uma abertura de 100 mm. O feixe que transporta as informações de formato da superfície do elemento medido difrata através de uma grade especialmente codificada, dividindo a frente de onda horizontalmente em quatro e formando um padrão de interferência bidimensional de corte de caminho comum de quatro frentes de onda. Ao desmodular a interferência bidimensional, é obtida a informação da forma da superfície do elemento.

Módulo de software profissional

◆Ao mesmo tempo, o software suporta a exportação de dados brutos de resultados de medição, fornecendo suporte de dados de detecção quantitativa para vários estudos e facilitando aos usuários a realização de análises e pesquisas de dados no futuro.

◆Equipado com o software "Detector de distorção de janela de tela plana", ele pode exibir e gerar imagens 3D em tempo real do plano do elemento óptico medido, gerar valores PV, valores RMS e valores de POTÊNCIA da superfície medida.
