Perfilômetro 3D portátil

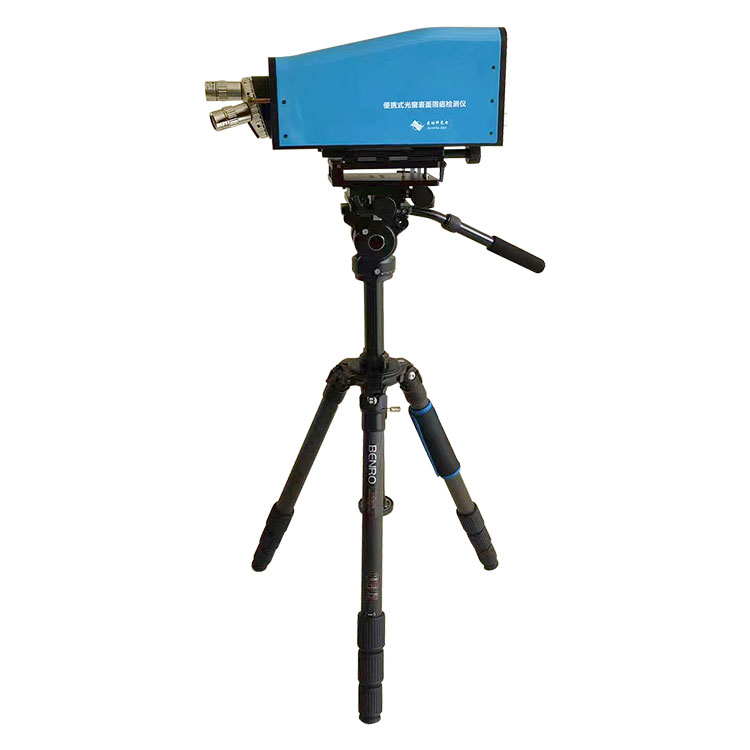

Quando alguns componentes de teste não são convenientes para transportar ou mover, o perfilômetro 3D portátil faz maravilhas. Possui excelente desempenho sísmico; o design do tripé portátil permite uma implantação rápida tanto em ambientes internos quanto externos; o gimbal de amortecimento combinado com um mecanismo de ajuste fino permite ajustes grosseiros e finos de inclinação de 120° e rotação de 360°, garantindo uma ampla gama de detecção de alta precisão. Usando a tecnologia de interferência diferencial de cisalhamento, o sistema tem uma faixa dinâmica maior e um alcance mais amplo gama de aplicações.

Especificação do perfilômetro 3D portátil BOJIONG

Recurso do perfilômetro 3D portátil BOJIONG

◆Sem superfície de referência, boa resistência à vibração

◆ Troca de lentes multiobjetivas, amplo campo de visão, alta resolução

◆ Testes rápidos de aplicativos de layout fora e no local

◆ Ajuste grosseiro multiângulo e ajuste fino, para garantir uma ampla gama de detecção de alta precisão

◆Desempenho de alto custo, estrutura compacta, operação simples

◆Poderoso pacote de software de processamento de imagem de reconstrução digital de frente de onda

Aplicação do perfilômetro 3D portátil BOJIONG

Este perfilômetro 3D portátil BOJIONG adequado para instalação, ajuste e detecção de janelas de luz。

Detalhes do perfilômetro 3D portátil BOJIONG

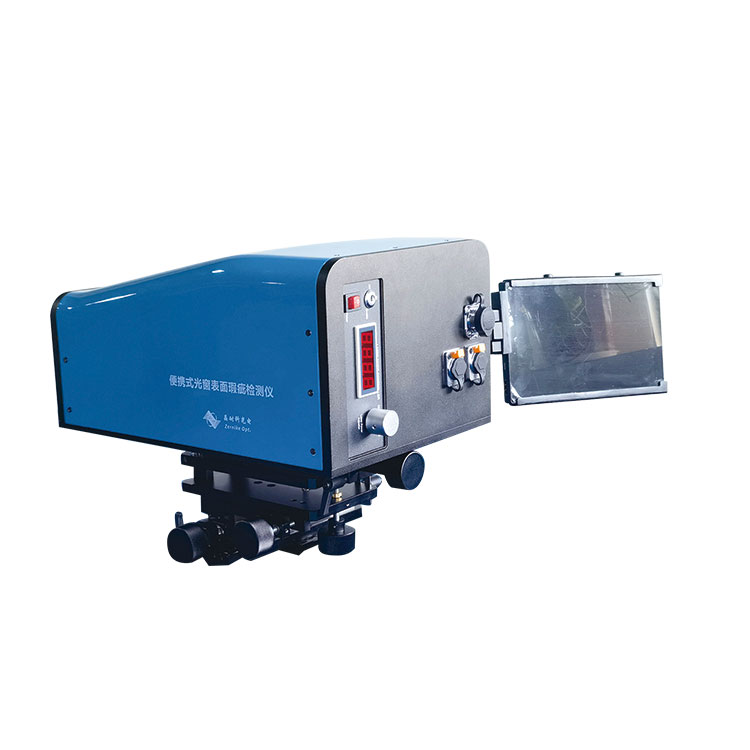

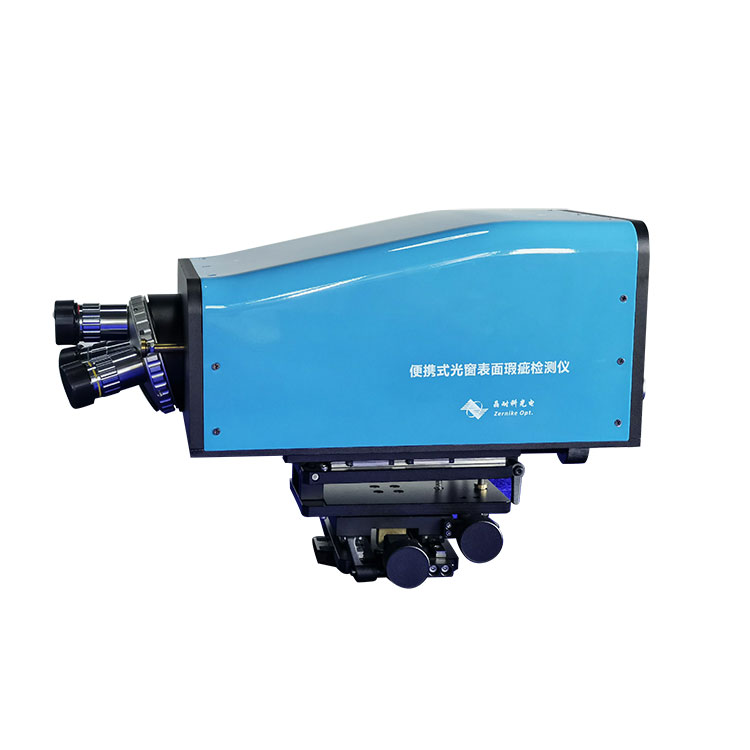

Na inspeção do BOJIONG Portable 3D Profilomete, um sistema de imagem de câmera dupla é usado. O sistema usa um sistema de microscópio para detectar defeitos de arranhões na superfície de componentes ópticos para detecção de largura, profundidade e rugosidade da superfície. A câmera de imagem possui um grande campo de visão e pode encontrar rapidamente defeitos de superfície e detectar a largura dos riscos; o sensor de interferência digital de frente de onda pode realizar a detecção 3D da profundidade do risco.

O sistema é equipado com ajuste de guia tridimensional XYZ e ajuste de inclinação e guinada, que pode realizar o alinhamento do alvo e o eixo óptico de detecção do equipamento, e pode ser colocado em um tripé para atingir diferentes alvos de detecção, como grandes -janelas de luz de diâmetro e elementos ópticos de grande diâmetro. Detecção de ajuste em qualquer direção.

O sistema adota tecnologia de interferência de caminho comum. O sistema de interferência possui excelentes características antivibração e anti-interferência externa, por isso é particularmente adequado para medição e detecção em oficinas, ambientes externos e outros ambientes. O interferômetro de detecção de formato de superfície e o perfilômetro de detecção de microestrutura desenvolvidos por nossa empresa usando este sensor de interferência foram usados ​​com sucesso em unidades relevantes e sua precisão atinge o mesmo índice do interferômetro Zygo.
