Analisador de campo de fluxo aerodinâmico transitório

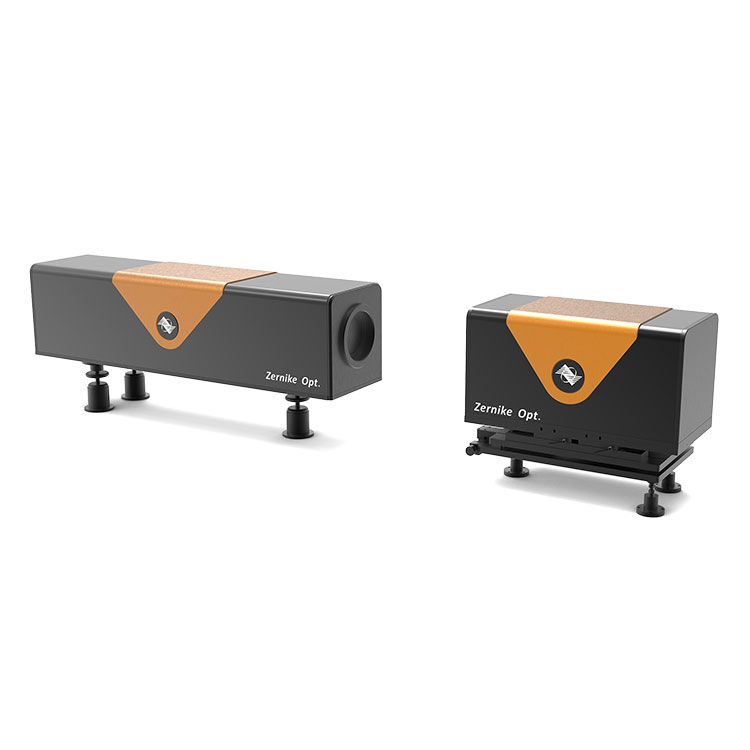

O analisador de campo de fluxo aerodinâmico transiente, equipado com uma câmera de ultra-alta velocidade, fornece forte suporte para testes em túnel de vento, simulação de campo de fluxo e aprimoramento da segurança da aeronave e da eficiência de voo. A BOJIONG desenvolveu um sensor externo de interferência de quatro ondas com direitos de propriedade intelectual independentes (modelo: FIS4-EX1), que utiliza um sistema de imagem 4f para visualizar a grade codificada na câmera dedicada do usuário por meio de acesso externo, obtendo assim medições mais precisas.

Especificação do item:

Característica do analisador de campo de fluxo aerodinâmico transitório BOJIONG

【Anti-interferência】

O sistema de medição de frente de onda distorcida aeroticamente para fluxo de alta velocidade ao redor do campo de fluxo utiliza um caminho comum moderno com modulação de fase espacial Sistema de interferência de cisalhamento, cuja portadora linear pode efetivamente controlar a interferência ambiental externa

【Detecção digital com alta resolução e grande distorção】

Sistema de aquisição de imagem CCD equipado com alta resolução (1280×1024 pixels), transmissão de dados em alta velocidade para obter detecção digital de alta resolução, alta resolução - alta portadora linear - grande detecção de distorção. É fornecido um pacote de diagnóstico frontal de onda de alta velocidade com resultados de medição científicos e ricos.

【Aquisição de sinal de alta velocidade】

Com um laser DPSS infravermelho próximo que pode se adaptar a estados transitórios e integrais com contínuo e pulsado, a aquisição de sinal em alta velocidade pode ser realizada, com uma taxa de quadros máxima de pelo menos 450 Hz. Um sistema externo de aquisição de sinal síncrono é desenvolvido e equipado para completar a aquisição síncrona de sinal entre o campo de fluxo variável alvo e o detector alvo de alta velocidade.

 Aplicação do analisador de campo de fluxo aerodinâmico transitório BOJIONG

Este analisador de campo de fluxo aerodinâmico transitório BOJIONG adequado para amostragem de câmeras com vários requisitos especiais, várias imagens de fluorescência no campo biológico e no campo de aquisição de imagens em alta velocidade, câmeras de faixa e várias câmeras de alta velocidade serão usadas.

Detalhes do analisador de campo de fluxo aerodinâmico transitório BOJIONG

Módulo de software profissional

◆  Interface de software amigável, incluindo exibição de topografia 3D, exibição de mapa de contorno, PV, RMS, POW e outras exibições numéricas

◆ Exibição de aquisição dinâmica em tempo real, fácil de observar dinamicamente mudanças na forma de onda 3D

◆Pode medir a curva do valor da altura e calcular a rugosidade da região e outros parâmetros numéricos puxando o fio

◆A área de medição pode ser selecionada livremente, redonda e quadrada, e pode ser ajustada livremente após a seleção

Analisador de campo de fluxo aerodinâmico transitório BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang de Cingapura, com tecnologia patenteada nacional, combina difração e interferência para obter uma interferência de cisalhamento transversal comum de quatro ondas, com sensibilidade de detecção superior e anti - desempenho de vibração e pode realizar interferometria dinâmica em tempo real e de alta velocidade sem isolamento de vibração. A medição em tempo real mostra uma taxa de quadros superior a 10 quadros. Ao mesmo tempo, o sensor FIS4 tem uma resolução de fase ultra-alta de 512×512 (260.000 pontos de fase), a banda de medição cobre 200nm ~ 15μm, a sensibilidade de medição atinge 2nm e a repetibilidade da medição é melhor que 1/1000λ ( RMS). Ele pode ser usado para análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, medição em tempo real de distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistema óptico, medição de perfil microscópico e imagem quantitativa de fase de células biológicas.
