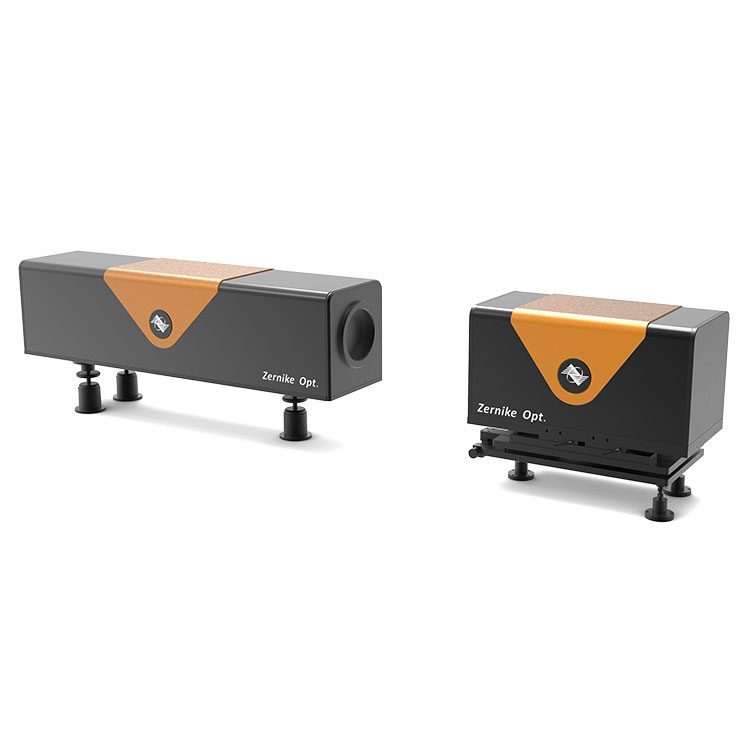

O lançamento do interferômetro de campo de fluxo transitório BOJIONG fornece forte suporte técnico para o estudo de fenômenos físicos, otimização do projeto de aeronaves, simulação e previsão, aprimoramento da segurança e confiabilidade e melhoria da eficiência de voo. É adequado para uma variedade de câmeras de amostragem para necessidades especiais, tecnologia de imagem de fluorescência no campo da biologia e câmeras de faixa e várias câmeras de alta velocidade no campo de aquisição de imagens em alta velocidade.
Além disso, nosso sensor externo de interferência de quatro ondas desenvolvido de forma independente (FIS4 External In, FIS4-EX1) projeta a grade codificada na câmera dedicada do usuário por meio de um sistema de imagem 4f, alcançando flexibilidade e eficiência de acesso externo. Este design inovador expande ainda mais a gama de aplicações do Interferômetro de campo de fluxo transitório, tornando-o uma ferramenta de medição de alta precisão indispensável em pesquisas científicas e campos industriais.
|
Nome do Produto |
Interferômetro de campo de fluxo transitório |
|
Comprimento de onda da aplicação e fonte de luz |
Luz visível 527nm |
|
Frequência operacional principal de pulso |
1-1000Hz |
|
Medição eficaz do calibre da frente de onda |
Não menos queφ80mm |
|
Distância do objeto |
1,5 m ~ 4 m |
|
Resolução espacial de medição de frente de onda distorcida |
≤1 mm |
|
Faixa de medição de frente de onda distorcida |
±10λ |
|
Medição imprecisa da frente de onda |
RMS≤(1/15)λ、PV≤0,2λ |
|
Sensibilidade de medição |
1/15 minutos |
|
Pixel detector |
1280×1024 |
|
O sistema coleta a frequência do quadro |
A taxa de quadros máxima programável não é inferior a 450 Hz |
|
Controle de sincronização de amostragem de alta velocidade |
Largura de pulso do laser≤30ns O sinal de pulso da fonte de luz laser e o sinal de aquisição do detector são a mesma etapa Adote interface padrão de sinal TTL |
【Anti-interferência】
O sistema de medição de frente de onda de aberração óptica de campo de fluxo de alta velocidade utiliza um moderno sistema de interferência de cisalhamento de modulação de fase espacial de caminho comum, cuja portadora linear suprime efetivamente a interferência ambiental externa.
【Detecção digital de alta resolução e grande distorção】
O sistema de aquisição de imagem CCD tem resolução de até 1280×1024 pixels, alcançando detecção digital precisa por meio de transmissão de dados em alta velocidade, adequado para alta resolução, portadora altamente linear e detecção de grande distorção. O sistema fornece resultados científicos e detalhados de diagnóstico de frente de onda de alta velocidade.
【Aquisição de sinal de alta velocidade】
Equipado com um laser DPSS infravermelho próximo que pode operar continuamente ou em modo de pulso sob estados transientes e integrais, alcançando aquisição de sinal de alta velocidade com uma taxa de quadros máxima não inferior a 450Hz. Desenvolvido e equipado com um sistema externo de aquisição de sinal síncrono para garantir a aquisição síncrona de sinais entre o alvo do campo de fluxo variável e o detector de alta velocidade.
Este interferômetro de campo de fluxo transitório BOJIONG adequado para amostragem de câmeras com vários requisitos especiais, diversas técnicas de imagem de fluorescência no campo da biologia e no domínio da aquisição de imagens em alta velocidade, câmeras de faixa e várias câmeras de alta velocidade são comumente utilizadas.
|
Detecção de índice de distorção Wavefront |
Franjas de interferência do campo de fluxo do disco Mach coletadas em túnel de vento |
|
Diagrama de detecção local do disco Mach |
Diagrama de detecção local do disco Mach |
Módulo de software profissional
◆ Interface de software amigável, incluindo exibição de topografia 3D, exibição de mapa de contorno, PV, RMS, POW e outras exibições numéricas
◆ Exibição de aquisição dinâmica em tempo real, fácil de observar dinamicamente mudanças na forma de onda 3D
◆A área de medição pode ser selecionada livremente, redonda e quadrada, e pode ser ajustada livremente após a seleção
◆Pode medir a curva do valor da altura e calcular a rugosidade da região e outros parâmetros numéricos puxando o fio
Interferômetro de campo de fluxo transitório BOJIONG desenvolvido por uma equipe de professores da Universidade de Zhejiang e da Universidade Tecnológica de Nanyang em Cingapura, esta tecnologia é patenteada na China e utiliza os princípios de difração e interferência para obter interferometria de cisalhamento lateral avançada de quatro ondas. Possui excelente sensibilidade de detecção e desempenho antivibração, permitindo medições interferométricas dinâmicas em tempo real e de alta velocidade sem a necessidade de isolamento de vibração, com uma taxa de quadros superior a 10 quadros por segundo.
O sensor FIS4 é conhecido por sua resolução de fase ultra-alta de 512×512 (alcançando 260.000 pontos de fase). Possui uma ampla faixa de medição, de 200 nanômetros a 15 micrômetros, com sensibilidade de medição de até 2 nanômetros e repetibilidade de medição melhor que 1/1000λ (RMS). Esses recursos tornam o sensor FIS4 amplamente aplicável em vários campos, incluindo análise de qualidade de feixe de laser, detecção de campo de fluxo de plasma, monitoramento em tempo real da distribuição de campo de fluxo de alta velocidade, avaliação de qualidade de imagem de sistemas ópticos, medição de perfil microscópico e imagem quantitativa de fase. de células biológicas.
