Detector portátil de micromorfologia 3D

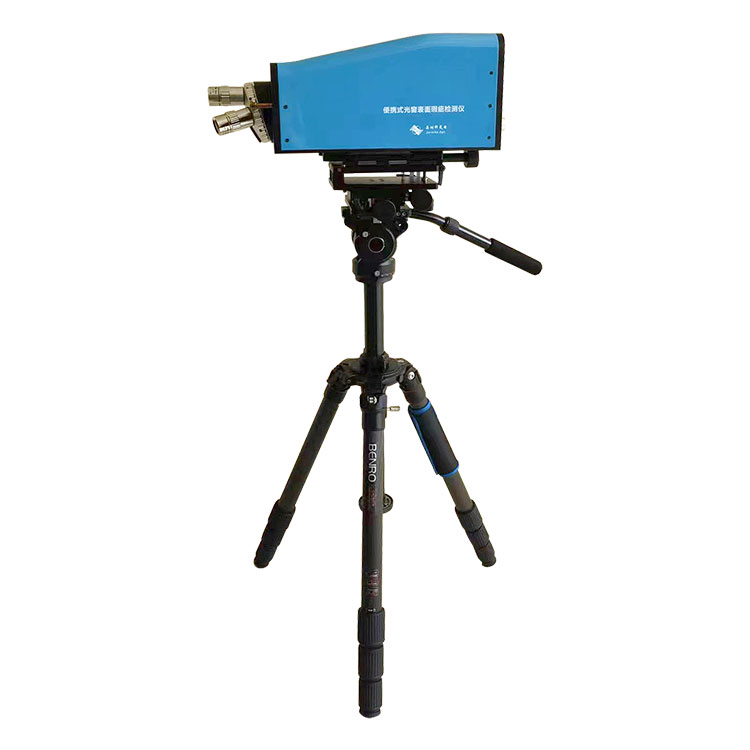

O detector portátil de micromorfologia 3D da BOJIONG apresenta um design de tripé portátil que permite configuração e ajuste rápidos tanto em ambientes internos quanto externos. Ele pode realizar ajustes grosseiros e finos de 120° em inclinação e 360° em rotação, garantindo uma ampla gama de aplicações e detecção de alta precisão. A tecnologia de interferometria diferencial de cisalhamento permite que o sistema tenha uma faixa de detecção dinâmica maior, adequada para um espectro mais amplo de aplicações.

Especificação do detector portátil de micromorfologia 3D BOJIONG

Recurso do detector de micromorfologia 3D portátil BOJIONG

◆Sem superfície de referência, boa resistência à vibração

◆ Testes rápidos de aplicativos de layout fora e no local

◆ Ajuste grosseiro multiângulo e ajuste fino, para garantir uma ampla gama de detecção de alta precisão

◆ Troca de lentes multiobjetivas, amplo campo de visão, alta resolução

◆Desempenho de alto custo, estrutura compacta, operação simples

◆Poderoso pacote de software de processamento de imagem de reconstrução digital de frente de onda

Aplicação do detector portátil de micromorfologia 3D BOJIONG

O detector portátil de micromorfologia 3D BOJIONG foi projetado para configuração, ajuste e garantia de qualidade meticulosos de janelas de luz. É um instrumento versátil para avaliação de componentes ópticos de alta precisão, oferecendo:

Detecção avançada de dimensões de defeitos superficiais, crítica para manter a integridade e o desempenho de vários elementos ópticos de alta precisão.

Uma avaliação abrangente da rugosidade da superfície do componente, juntamente com a visualização da micromorfologia tridimensional da amostra, apoiando a análise avançada de materiais e superfícies.

O robusto sistema interferométrico de caminho comum garante uma operação confiável, com flexibilidade para realizar detecção de amostras on-line quando montado em um tripé, adequado para diversos ambientes.

Ele opera como um microscópio metalúrgico 3D, fornecendo imagens e análises detalhadas de micropadrões de superfície para uma ampla gama de materiais e componentes de precisão, capturando contornos essenciais e dados de imagem.

Detalhes do detector portátil de micromorfologia 3D BOJIONG

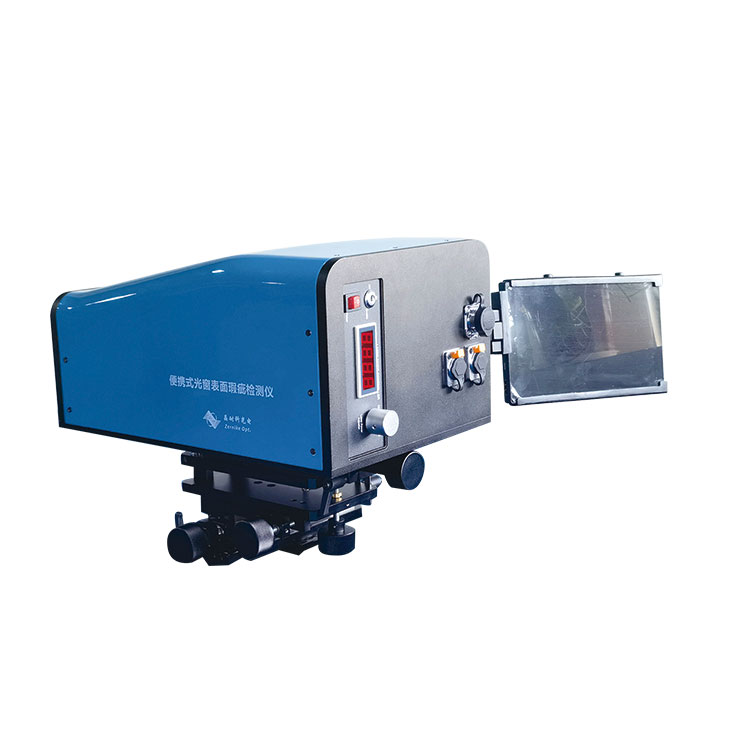

Na inspeção do detector de micromorfologia 3D portátil BOJIONG, este sistema de inspeção é equipado com uma tecnologia avançada de imagem de câmera dupla. Uma lente microscópica de alta resolução é projetada especificamente para identificar defeitos de arranhões na superfície de componentes ópticos e para realizar medições precisas de largura, profundidade e rugosidade da superfície. A câmera de imagem possui um amplo campo de visão, permitindo rápida identificação e medição da largura dos defeitos superficiais. Enquanto isso, um sensor interferométrico digital de frente de onda de alta precisão é capaz de analisar com precisão a profundidade dos arranhões em três dimensões. O sistema também possui ajuste de guia 3D ao longo dos eixos XYZ, bem como recursos de ajuste de pitch e yaw, garantindo alinhamento preciso do alvo com o eixo óptico de detecção do equipamento. Além disso, o sistema foi projetado para ser montado em um tripé para acomodar vários alvos de detecção, incluindo janelas de luz de grande abertura e grandes elementos ópticos, e pode ser ajustado para inspeção em qualquer direção. A tecnologia interferométrica de caminho comum utilizada oferece excelente resistência à vibração e imunidade a interferências externas, tornando-a particularmente adequada para medição e detecção precisas em ambientes como oficinas e ambientes externos. O interferômetro de detecção de formato de superfície e o perfilômetro de detecção de microestrutura desenvolvidos por nossa empresa usando este sensor interferométrico foram aplicados com sucesso em vários campos, com uma precisão de detecção comparável à dos interferômetros Zygo.
