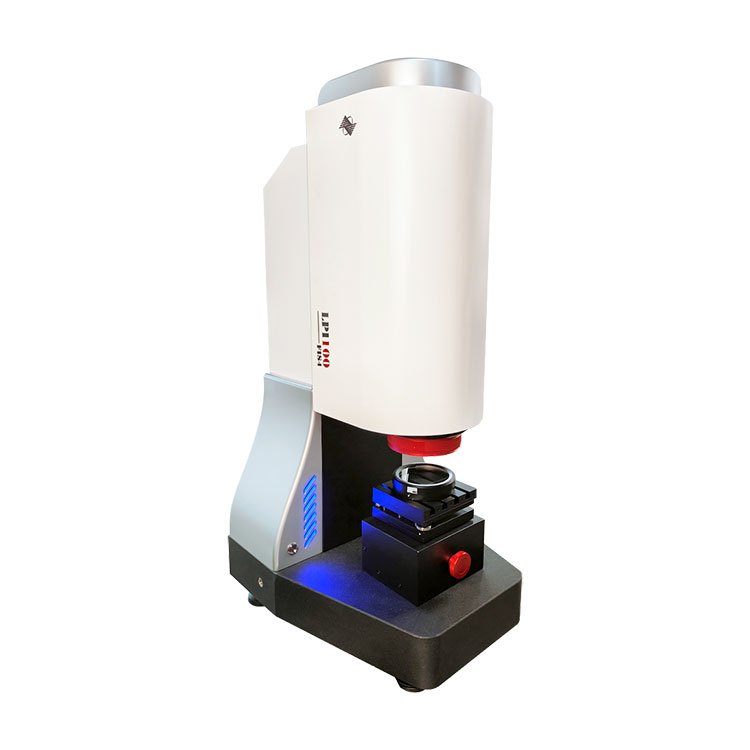

Interferômetro Dinâmico Vertical de Quatro Ondas

O interferômetro dinâmico vertical de quatro ondas LPI-100, capaz de medições dinâmicas em tempo real a uma taxa de até 15 quadros por segundo, obtém com precisão as informações do formato da superfície de elementos ópticos planares dentro de uma abertura de 100 mm por meio de cisalhamento de caminho comum de quatro ondas tecnologia e demodulação de padrão de interferência. O interferômetro é fácil de usar, rápido de implantar, confiável na operação e altamente preciso na medição. Ele fornece suporte de dados confiável para empresas de processamento óptico, instituições acadêmicas, departamentos de metrologia, pesquisadores em organizações científicas e profissionais que escrevem artigos científicos, tornando-o uma ferramenta inestimável em seu trabalho.

Especificação do item

Característica do interferômetro dinâmico vertical de quatro ondas BOJIONG

◆Até 15 quadros de medição dinâmica em tempo real

◆2nm RMS de alta resolução de fase

◆ Resolução super alta de 262.144 pontos de fase

◆Com base no princípio da autointerferência do canal comum, o equipamento não precisa de um espelho de referência e tem uma forte capacidade de interferência de resistência, no ambiente comum de fábrica também pode obter detecção precisa de superfície plana

◆Pode realizar detecção dinâmica em tempo real, pode atingir detecção dinâmica de 15 quadros/segundo

◆Com direitos de propriedade intelectual independentes, ajuste simples e econômico, estrutura compacta

 Aplicação do interferômetro dinâmico vertical de quatro ondas BOJIONG

Este interferômetro dinâmico vertical de quatro ondas BOJIONG equipado com sensores interferométricos de quatro ondas FIS4, este dispositivo é capaz de detectar com precisão a forma de espelhos planares padrão. O sistema de processamento de software que acompanha produz os valores PV, RMS e POWER da superfície do componente testado.

Detalhes do interferômetro dinâmico vertical de quatro ondas BOJIONG

Diagrama de layout geral do interferômetro dinâmico planar de quatro ondas BOJIONG

O interferômetro dinâmico vertical de quatro ondas BOJIONG é composto por vários módulos funcionais principais, incluindo um módulo de fonte de luz de iluminação, um módulo de expansão de feixe secundário, um módulo transportador, um módulo de foco pontual para alinhamento de amostra e um módulo de sensor interferométrico para detectar a superfície formato das amostras.

O módulo de fonte de luz do sistema utiliza um laser de gás hélio-néon com comprimento de onda central de 632,8 nm, fornecendo uma fonte de luz precisa e estável para o interferômetro.

O módulo de expansão do feixe secundário foi projetado para aumentar o diâmetro do feixe para 100 mm, garantindo compatibilidade com componentes ópticos de grande diâmetro que requerem inspeção.

A seção do palco serve como plataforma para colocar vários componentes ópticos planares em teste, como cristais planos, wafers de lançamento único, chips de janela e refletores planares. A platina é equipada com volantes nos eixos X e Y para controle preciso da posição da amostra, garantindo que o ponto de luz emitido pelo equipamento cubra totalmente a superfície da amostra de teste. Além disso, dois botões de ajuste estão integrados na platina para ajustar a inclinação da amostra, alinhando o plano de teste perpendicular ao eixo óptico.

O sistema de imagem possui uma configuração de câmera dupla. Uma câmera é uma câmera de imagem óptica que forma o módulo de foco pontual, auxiliando no alinhamento da amostra. Ao observar a posição em tempo real do ponto de retorno da amostra, a amostra pode ser ajustada para garantir a precisão da medição. O outro caminho da câmera está equipado com o sensor interferométrico de quatro ondas FIS4, que constitui o módulo do sensor interferométrico para detectar o formato da superfície da amostra. Ao capturar franjas interferométricas de caminho comum, ele fornece feedback tridimensional em tempo real sobre a topografia da superfície da amostra de teste. O sistema de câmera dupla é capaz de operar simultaneamente, aumentando a eficiência e a precisão do processo de medição.

Módulo de software profissional

◆O dispositivo está equipado com software especializado projetado para o "Interferômetro Dinâmico Vertical de Quatro Ondas", que pode exibir e gerar imagens 3D em tempo real da superfície do elemento óptico medido, bem como fornecer valores de PV, RMS e POTÊNCIA para o superfície medida.

◆ Além disso, o software tem a capacidade de exportar dados brutos de medição, oferecendo suporte de análise quantitativa crucial para uma variedade de empreendimentos de pesquisa e permitindo que os usuários conduzam facilmente análises de dados e trabalhos de pesquisa subsequentes.
