FIS4 Sensor de frente de onda de alta resolução 400-900nm

FIS4 Sensor de frente de onda de alta resolução 400-900nm

O bojiong FIS4 Sensor de frente de onda de alta resolução 400-900nm Utiliza quatro ondas inovadorasE Tecnologia de interferometria de cisalhamento lateral. Com uma densidade ultra-alta de 512 × 512 (mais de 260.000) pontos de detecção de fase, ela atinge a resolução de frente de onda no nível de nanômetros. O Sensor de frente de onda Mantém a precisão da medição de 2nm RMS em ambientes padrão sem isolamento e produz um conjunto completo de especificações ópticas, incluindo coeficientes da Zernike, PSF e MTF, com resolução total a 5 quadros por segundo. Aproveitando um algoritmo de grade codificado e adaptativo produzido no mercado interno, ele opera de forma estável em ambientes industriais complexos, incluindo aqueles caracterizados por vibração e flutuações de temperatura. Ele fornece uma solução de medição de frente para ondas altamente confiável para fabricação de ultra-precisão, montagem do sistema optoeletrônico e pesquisa científica de ponta.

BojiongFIS4 Sensor de frente de onda de alta resolução 400-900nm Introdução

OFIS4 Sensor de frente de onda de alta resolução 400-900nm é o principal instrumento de medição óptica da próxima geração da nossa empresa. Ele possui a certificação do sistema de gestão da qualidade da ISO 9001 e é rastreável ao Instituto Nacional de Metrologia da China (NIM). Vem com umum-Ear garantia. Esse sensor utiliza um sistema óptico de interferômetro de path comum proprietário e arquitetura de solução de frente para ondas em tempo real, eliminando a necessidade de mudança de fase ou espelhos de referência. Ele pode atingir medições estáveis ​​512 × 512 de frente de onda de alta resolução, mesmo em ambientes de alta vibração.

Com sua precisão ultra-alta RMS de 2 nm, faixa dinâmica ≥160 μm de largura e 5 quadros/segundo capacidade de saída em tempo real do parâmetro completo, oFIS4 Sensor de frente de onda de alta resolução 400-900nm  pode capturar com precisão detalhes de frente de onda transitórios e aberrações de alta ordem. É amplamente aplicável a campos como diagnóstico de feixe a laser, inspeção de superfície de forma livre, óptica adaptativa e fabricação de ultra-precisão. Ele realmente alcança "a medição de start-up sem isolamento de vibração", melhorando bastante a eficiência e a confiabilidade da inspeção óptica de alta precisão.

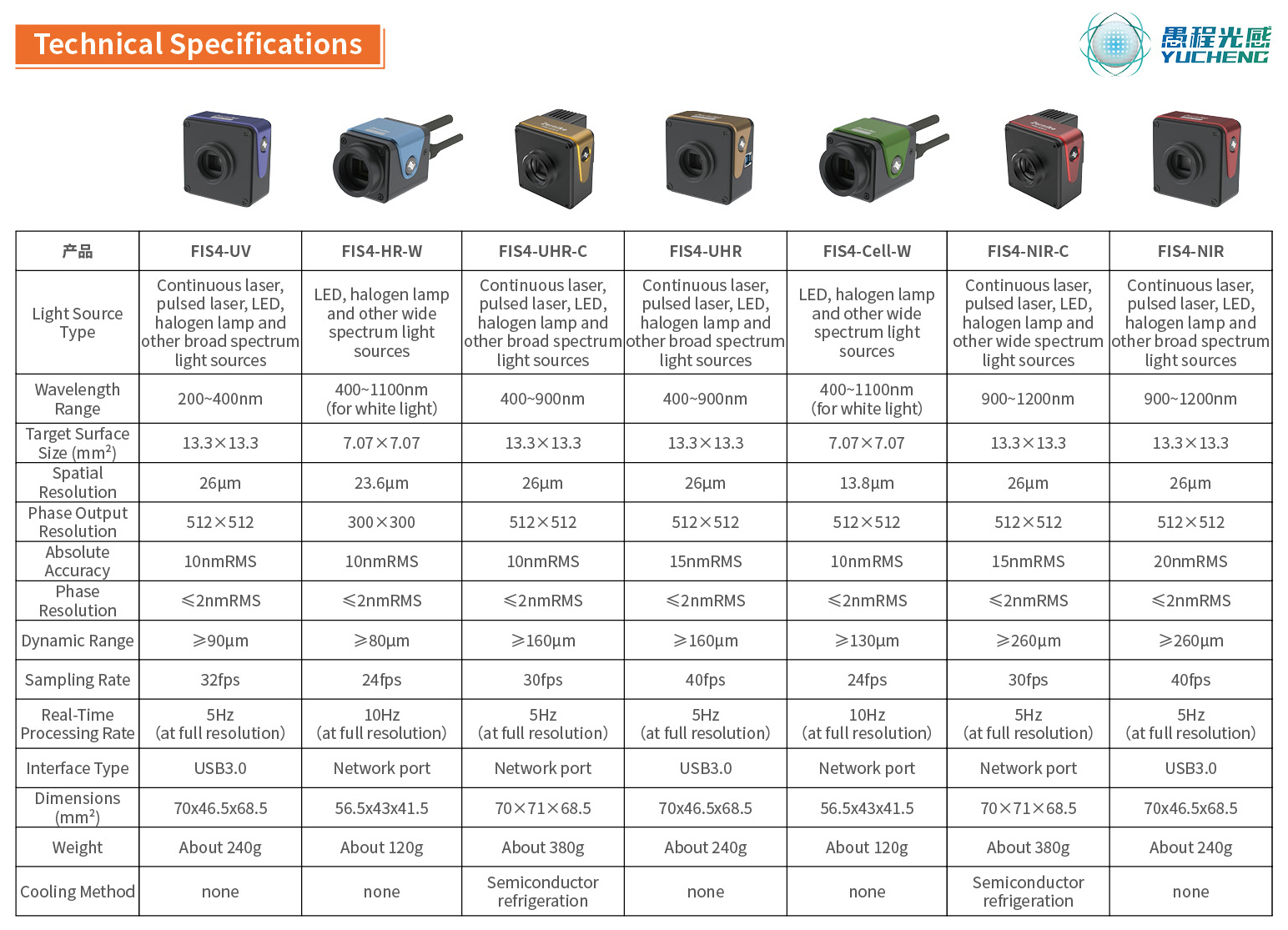

BojiongFIS4 Sensor de frente de onda de alta resolução 400-900nm Parâmetro (especificação)

BojiongFIS4 Sensor de frente de onda de alta resolução 400-900nm Recurso e aplicação

Desde 2006，A equipe do professor Yang Yongying da Universidade de Zhejiang lançou a série FIS4 de amplo espectroSensores de frente de onda Após 17 anos de pesquisa e desenvolvimento, usando o design de path comum e algoritmos de reconstrução em tempo real.

· O design do caminho óptico único elimina a necessidade de luz de referência, permitindo a operação plug-and-play.

· Detecção em tempo real dos dados de frente de onda é possível sem a necessidade de uma vibração

Plataforma de isolamento.

· A sensibilidade pode atingir o 2nm RMS.

· A resolução atinge 512 × 512.

· O tamanho é apenas do tamanho de um punho.

 EsseFIS4 Sensor de frente de onda de alta resolução 400-900nm é desenvolvido especificamente para ajudar a pesquisa científica e cenários industriais de alta precisão. Sua resolução ultra-alta pode detectar mais detalhes da frente de onda do objeto em teste. Possui uma resolução ultra-alta de 512 × 512 (262.144) pontos de fase, uma ampla resposta espectral de 400-900nm e uma tela 3D em tempo real de resolução completa de 5 quadros. Ele fornece uma ferramenta ideal de medição de detecção de frente para a onda para detecção de frete de viga a laser, óptica adaptativa, medição da superfície plana, calibração do sistema óptico, detecção de janela óptica, medição de superfície esférica óptica, detecção de rugosidade da superfície e micro-perfil de superfície.

BojiongFIS4 Sensor de frente de onda de alta resolução 400-900nm Aplicativo

BojiongFIS4 Sensor de frente de onda de alta resolução 400-900nm Detalhes

OFIS4 Sensor de frente de onda de alta resolução 400-900nm Utiliza a tecnologia de difração de quatro ondas de codificação aleatória patenteada, desenvolvida de forma independente, alcançando a auto-interferência da frente de onda medida usando uma fonte de luz de caminho único. Esse processo de interferência ocorre no plano da imagem traseira. Essa tecnologia reduz significativamente os requisitos para a coerência da fonte de luz, eliminando a necessidade de qualquer câmbio de fase e permitindo medições interferométricas de alta precisão com sistemas de imagem convencionais. O produto exibe resistência excepcional a vibrações ambientais e estabilidade operacional ultra-alta, atingindo a precisão da medição no nível dos nanômetros sem a necessidade de uma base de isolamento de vibração. Comparado aos sensores tradicionais de matriz de microlenos, o FIS4 oferece vantagens significativas: aquisição de pontos de fase de maior densidade, faixa de resposta espectral mais ampla e uma maior faixa de medição dinâmica, enquanto oferece desempenho geral superior de custo. Com sua arquitetura técnica inovadora, o FIS4Sensor de frente de onda Redefine o padrão para medição óptica de alta precisão, fornecendo uma solução avançada mais confiável e econômica para pesquisa científica e testes industriais.

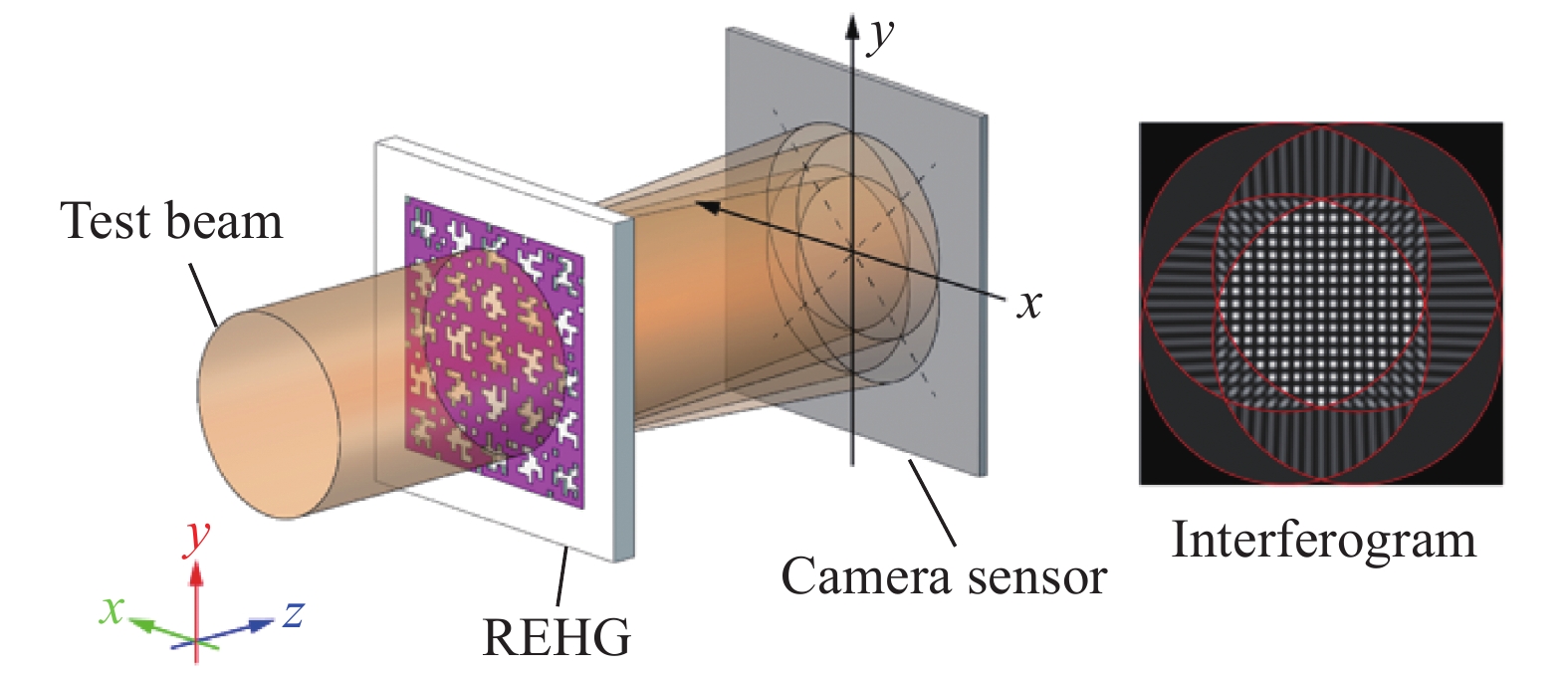

Fig.1. Princípio de imagem da fase com base na interferência de cisalhamento lateral de quatro ondas usando grade híbrida de codificação aleatória (REHG)

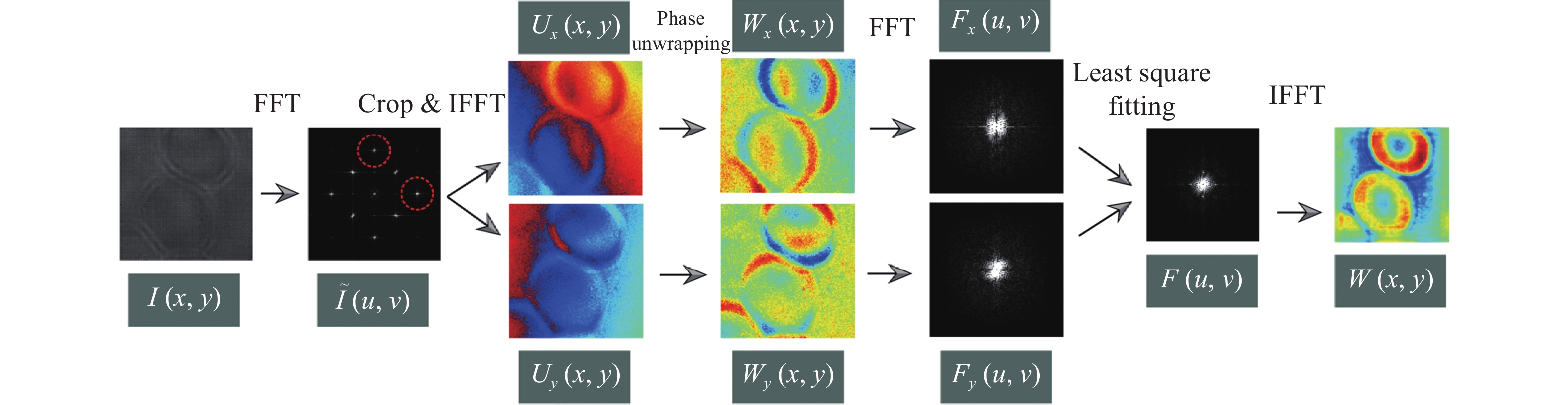

Fig.2. LeAST Square Wavefront Reconstruction a partir de interferograma de cisalhamento lateral de quatro ondas

OFis4 Wavefront Senser, com seu design compacto, integrado, robustez ambiental excepcional, alta resolução temporal e compatibilidade robusta do sistema, tornou -se uma ferramenta inovadora em metrologia óptica, demonstrando amplo potencial de aplicação em pesquisa científica e inovação industrial. Focou inicialmente cenários de inspeção de alta precisão em workshops ópticos tradicionais, incluindo testes de superfície de componentes ópticos, avaliação da qualidade do feixe de laser e correção do sistema óptico adaptativo, suas aplicações agora se expandiram significativamente para incluir campos de ponta, como medidas de fase biomédica, rastreamento de nanopartículas, caracterização metassurada.

OSensor de frente de onda FIS4's O design altamente compacto permite integração perfeita em caminhos ópticos de microscópio existentes ou sistemas ópticos complexos. Sua arquitetura exclusiva, com base no princípio da interferometria de caminho comum, fornece robustez excepcional, mantendo a sensibilidade da fase no nível dos nanômetros, mesmo em ambientes de alta vibração, garantindo operação estável sem a necessidade de dispositivos adicionais de isolamento de vibração. Além disso, a capacidade de reconstrução de frente de onda única do sensor permite captura precisa e análise quantitativa de processos dinâmicos de alta velocidade, como movimento de fluido, transientes de partículas e transmissão a laser.

Em pesquisa biomédica, o Sensor de frente de onda FIS4O sistema tem sido amplamente utilizado para imagens de fase quantitativa tridimensional sem rótulos, a longo prazo, tridimensionais de uma variedade de células vivas, como COS-7, HT1080, RPE, CHO, HEK e neurônios primários, reduzindo significativamente a interferência fototóxica e fornecendo uma nova perspectiva para estudar dinâmicas celulares. Essa tecnologia também possui excelente imagem de atraso de fase, permitindo a visualização de alto contraste de estruturas subcelulares birrefringentes, como fibras de colágeno e citoesqueleto, avançando significativamente no estudo da mecânica e patologia dos tecidos.

Além disso, oSensor de frente para ondas do FIS4 A arquitetura demonstra potencial significativo para expansão cruzada e interdisciplinar. Seus conceitos técnicos foram estendidos com sucesso a novos sistemas de imagem de fase nas bandas de raio-X, infravermelho no meio da onda (MWIR) e infravermelho de onda longa (LWIR), fornecendo novas soluções de medição para ciência dos materiais, gerenciamento térmico e segurança nacional. Nos últimos anos, o sensor tem sido amplamente aplicado em cenários emergentes, como avaliação da manipulação da fase metassurface e caracterização da propriedade óptica de materiais bidimensionais, demonstrando seu valor crítico e ampla aplicabilidade como uma ferramenta de medição fundamental na promoção da inovação interdisciplinar na óptica e na ciência dos materiais.

OSensor de frente de onda FIS4 Continua a ultrapassar os limites da aplicação, resolvendo desafios de medição de frente de onda em vários cenários com um único sistema, tornando-se uma das ferramentas principais que suportam fabricação de ponta, pesquisa em ciências da vida e desenvolvimento de materiais de ponta.
